Verificación del nivel de aceite de transmisión y del sistema hidráulico

IMPORTANTE: Las revisiones periódicas ayudan a evitar el tiempo de inactividad. El operador puede ayudar al mantenimiento preventivo documentando todas las fugas y problemas de mal funcionamiento. Ya que la transmisión funciona con aceite, es muy importante mantenerlo limpio y a un nivel correcto en todo momento.

NOTA: La temperatura del aceite debería ser de 45° C (113° F). El nivel que marca el indicador será considerablemente mayor a altas temperaturas del aceite y menor si el aceite está frío.

2. Mover la palanca del elevador hidráulico completamente hacia adelante para bajar el enganche del todo.

3. Apague el motor y espere tres minutos adicionales antes de comprobar el nivel de aceite.

4. Verificar el nivel en el indicador (A). El nivel de aceite debería estar entre las marcas superior e inferior del indicador.

IMPORTANTE: El nivel sobre la marca superior puede producir pérdida de potencia y generar calor durante el transporte.

5. Si el nivel de aceite está por debajo de la marca inferior, retirar la tapa de llenado (B) y agregue aceite.

6. Inspeccionar y limpiar a fondo todos las ventilaciones de la tapa de llenado (C).

7. Inspeccionar la junta hermética de goma (D) en busca de grietas u otras imperfecciones. Sustitúyalo si es necesario.

8. Instalar la tapa de llenado.

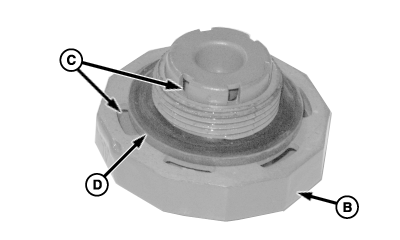

A-Indicador de nivel
B-Tapa de llenado
C-Ventilaciones
D-Junta hermética de goma

PX03972,000056B -63-18DEC08-1/1
