Cambio de aceite de la transmisión y del sistema hidráulico

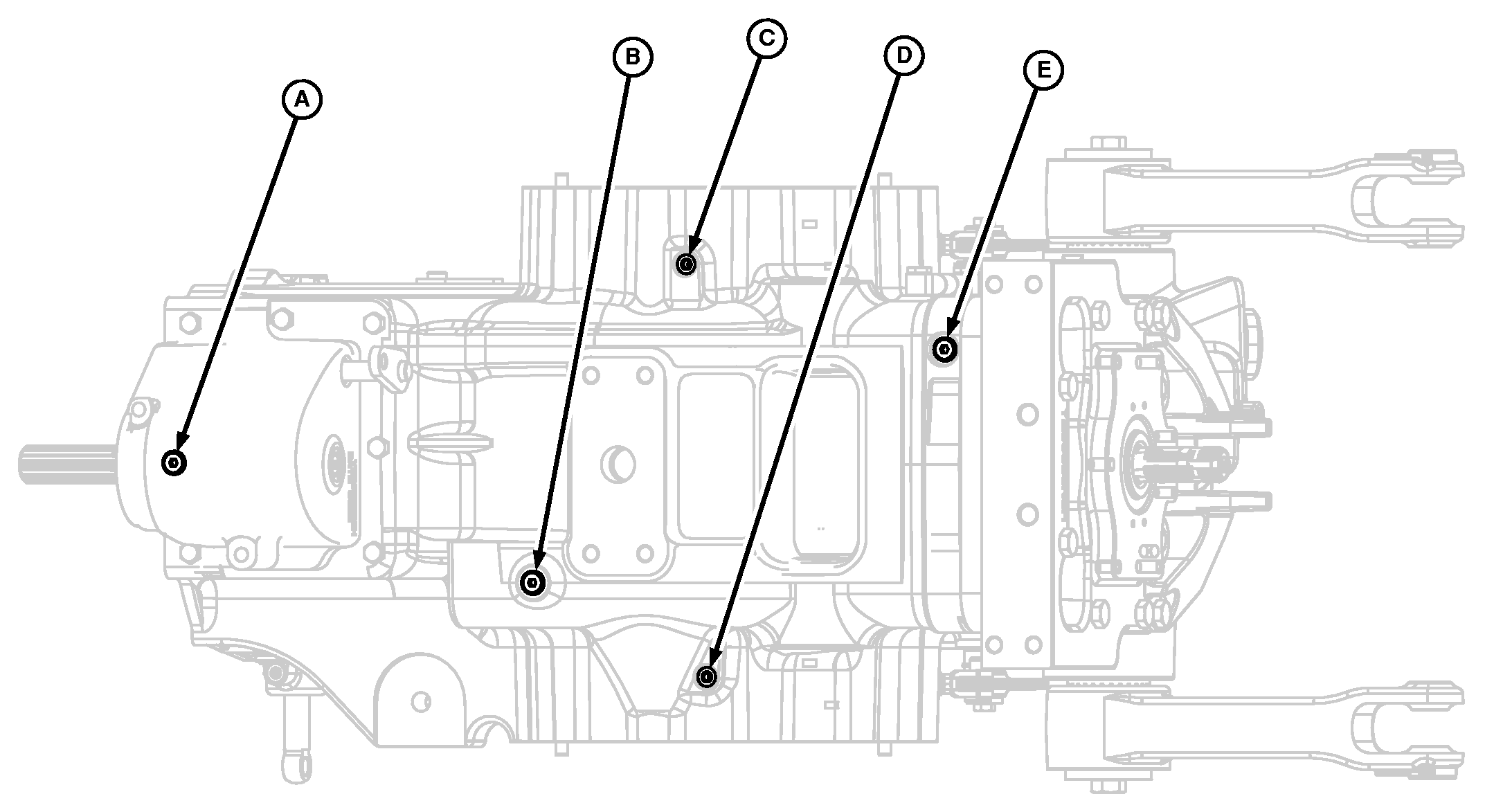

A-Tapón de drenaje de la caja de engranajes intermedia de la TDM (si está equipado)

B-Tapón de drenaje de caja principal de transmisión C-Tapón de drenaje del mando final izquierdo

D-Tapón de drenaje del mando final derecho

E-Tapón de drenaje de la caja de la TDF

Intervalo de mantenimiento-1000 horas   1. Mover la palanca del elevador hidráulico completamente hacia adelante para bajar el enganche del todo. 2. Retirar los tapones de drenaje (A, E).

3. Sustituir el filtro de aceite hidráulico y de la transmisión. (Ver el procedimiento en esta sección.) NOTA: Deshacerse siempre del aceite usado de acuerdo con las leyes y normas aplicables. 4. Instalar todos los tapones.

PX03972,000056C -63-18DEC08-1/2

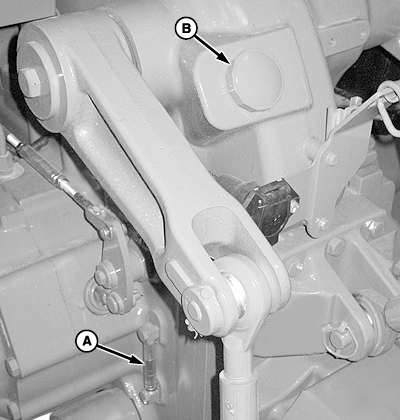

IMPORTANTE: No llenar en exceso la transmisión. Ello causará el sobrecalentamiento y resultará en daños a la transmisión. 5. Retirar la tapa (B) y llenar el sistema con aceite como se especifica en la sección Combustibles, lubricantes y refrigerante. Valor especificado Aceite de la transmisión y del sistema hidráulico -Capacidad 58 l (15.3 gal) 6. Verificar el nivel en el indicador de nivel (A) después de llenar. 7. Instalar la tapa de llenado. 8. Arrancar el motor y hacerlo funcionar cinco minutos. 9. Apagar el motor y revisar el nivel de aceite. Agregar aceite, de ser necesario. A-Indicador de nivel B-Tapa de llenado
