Conexiones del cableado del motor de arranque

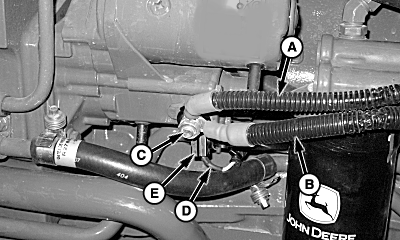

Hacer todas las conexiones antes de volver a conectar el cable a masa. El cable (A) de la conexión con fusibles y el cable positivo de la batería (B) están conectados al borne grande (C). Para retirar el cable pequeño (D), abrir la lengüeta y aflojar el tornillo del borne pequeño (E). Para volver a instalar el cable pequeño, volver a insertarlo, ajustar el tornillo y cerrar la lengüeta. |
|
ATENCION:
Antes de intervenir en el sistema eléctrico, desconectar el cable negativo (-) de la batería para evitar descargas y quemaduras.
PX03972,000056E -63-18DEC08-1/1 |
