Ajuste del cable del embrague de la TDF. Transmisiones TSS y CST (tractores con cabina)

NOTA: En tractores con cabina, el conjunto de ajuste se encuentra detrás del depósito de combustible en la palanca del embrague de la TDF.

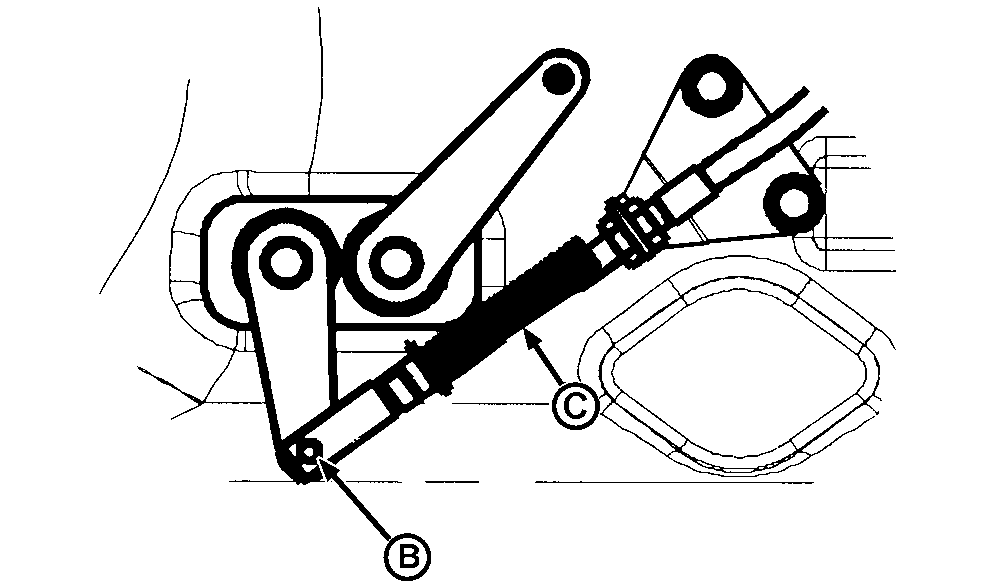

2. Retirar el pasador elástico de bloqueo (B).

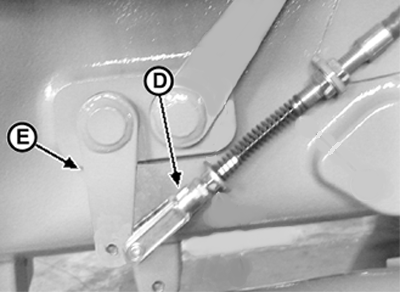

3. Girar la palanca de la TDF (E) hacia la izquierda hasta eliminar la holgura (cuando se percibe cierta resistencia).

4. Ajustar la horquilla (D) hasta que el pasador elástico de bloqueo pueda introducirse a través de la horquilla y de la palanca.

5. Devolver la horquilla a su posición girándola (D) 2,5 vueltas.

6. Instalar el pasador elástico de bloqueo a través de la horquilla y de la palanca.

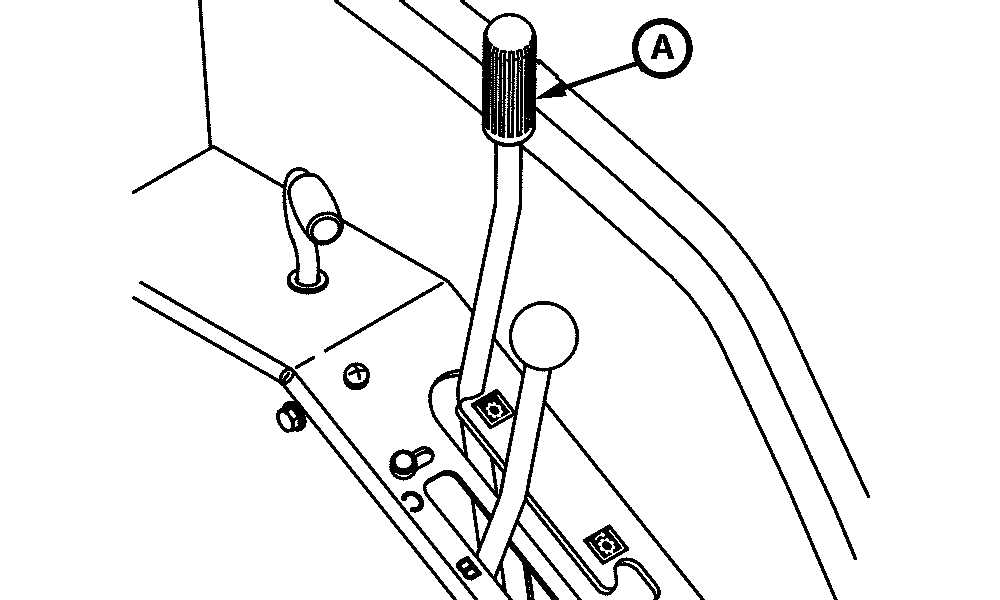

A-Palanca del embrague de la TDF
B-Chaveta elástica de bloqueo
C-Cable
D-Horquilla
E-Palanca de la TDF

PX07220,0000047 -63-17APR08-1/1
