Observe Drawbar Load Limitations

IMPORTANT: Some heavy implements, such as a loaded single-axle trailer, can put excessive strain on drawbar. Strain is greatly increased by speed and rough terrain. Do not exceed maximum static vertical load on drawbar.

Drive slowly with heavy loads.

Static Drawbar Vertical Load (kg (lb))
Position Retracted 540/E PTO and Ground Drive PTO
Standard 1250 (2756) 1000 (2205)
Heavy Duty 1450 (3197) 1200 (2646)

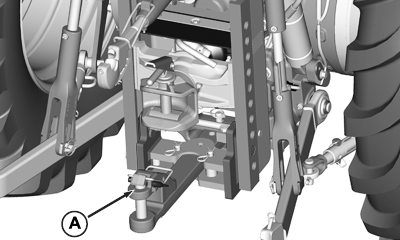

A-Drawbar-Fully retracted

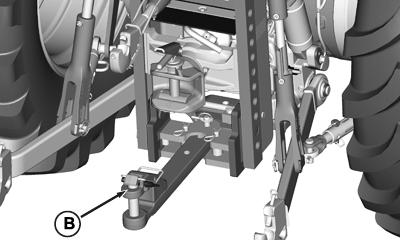

B-Drawbar-Fully extended

PULV004596

Fully retracted

PULV004597

Fully extended

AJ20558,0000315 -19-06JUL09-1/1
