Cambio del eje corto de la TDF reversible (si se equipa)

TS1644-UN-22AUG95

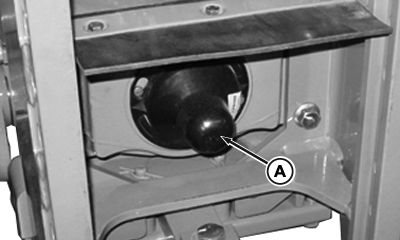

PUPX200032-UN-19MAY10

Tapa del eje de TDF

A - Tapa del eje de TDF

La protección principal del tractor y las guardas de las líneas de transmisión deben estar siempre montadas. Asegúrese de que las protecciones giren libremente.

Vista ropa ceñida. Pare el motor y asegúrese de que la línea de transmisión de la TDF se haya parado antes de efectuar ajustes y conexiones, o antes de limpiar el equipo movido por la TDF.

Evítese lesiones personales. El eje de la TDF puede estar muy caliente. Lleve guantes y deje que se enfríe el eje antes de cambiarlo.

Pueden hacerse funcionar los accesorios a 540 r/min únicamente si la potencia de entrada nunca excede 56 kW (75 CV). Un funcionamiento de la TDF a velocidades menores que ésta, sometida a cargas pesadas, podría dañarla.

Para aperos que requieran una fuerza de la TDF de 56 kW (75 CV) hasta 86 kW (115 CV), el eje de la TDF debe estar a 1000 r/min, como se describe abajo.

El eje corto de 1000 r/min tiene 21 estrías para cargas pesadas de TDF. El eje corto de 540 r/min tiene 6 estrías para cargas que necesiten menos de 56 kW (75 CV) de la TDF. Consulte el manual del operador del apero para determinar si el eje es adecuado, según la necesidad de potencia del apero.

1. Levante la protección de la TDF del tractor (si se equipa).

2. Quite la tapa del eje de la TDF (A).

3.

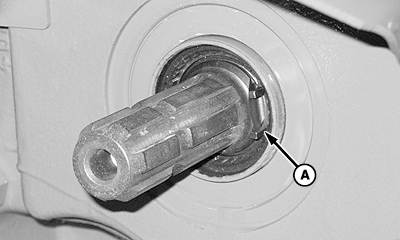

   P15236-UN-06FEB08

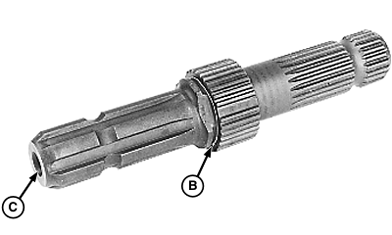

   LV12604-UN-26APR05

   A - Anillo de retención

   B - Ranura del anillo de retención

   C - Diámetro

   Gire los extremos del anillo de retención (A) para alinearlo con la superficie plana del eje corto de la TDF.

---




4. Quite el anillo de retención y saque el eje.

5. Limpie bien el eje corto. Cubra las estrías de engrane con grasa John Deere HD sin arcilla.

6. Procure no dañar la TDF. Limpie la cavidad (C) a fondo cuando vaya a instalar el eje de TDF para uso a 1000 r/min.

   Instale el eje en la caja de la TDF.

   Eje de 540 r/min: gire el eje en uno y otro sentido mientras lo instala, para asegurarse de que el eje asienta adecuadamente en la caja; siga empujando el eje mientras instala el anillo de retención.

   Eje de 1000 r/min: gire el eje en uno y otro sentido mientras lo instala hasta sentir que se conecta.

   El eje está correctamente conectado cuando se requiere esfuerzo para hacerlo girar.

7. Instale el anillo de retención en la ranura (B) para retener el eje.

8. Baje la protección de la TDF del tractor (si se equipa).
