Lastrado del extremo delantero para transporte

Puede que sea necesario añadir lastre al extremo delantero para transportar aperos suspendidos atrás. Al conducir sobre suelo irregular con aperos levantados, hágalo a baja velocidad, sin importar la cantidad de contrapesos que esté utilizando.

Los contrapesos son pesados. Utilice dispositivos elevadores adecuados.

PUPX200034-UN-28MAY09

PUPX200036-UN-05JUN09

PUPX200035-UN-29MAY09

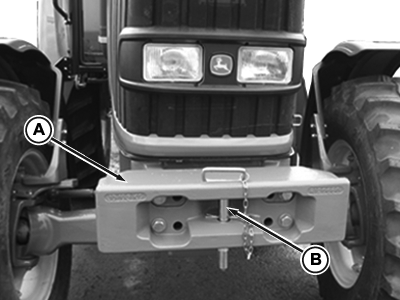

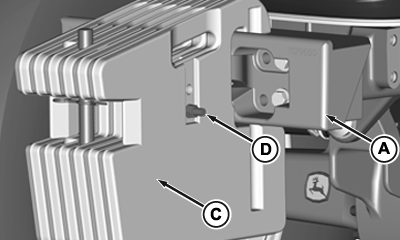

A - Soporte de contrapeso delantero

B - Conjunto de pasador de remolque

C - Contrapesos adicionales

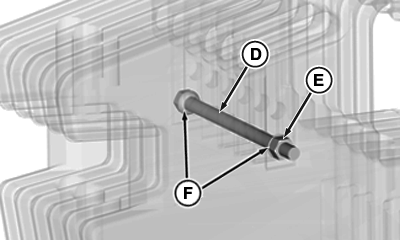

D - Perno de retención

E - Tuerca

F - Arandelas de seguridad (2x)

Puede instalarse el apoyo del contrapeso delantero (A) y contrapesos adicionales.

Soporte de contrapeso delantero	Peso	107 kg (236 lb)
Contrapesos adicionales	Peso (cada uno)	50 kg (110 lb)

1. Instale el número deseado de contrapesos (C) en el apoyo de contrapesos delanteros hasta el máximo permitido.

   • 18 contrapesos adicionales en total



2. Para sujetar los contrapesos en su sitio, inserte los pernos restantes (D) por las arandela de seguridad (F), como se muestra en la figura. Instale la tuerca (E). Apriete según el valor especificado.

   Tornillo de retención de contrapeso	Par de apriete	230 N·m (170 lb-ft)
