Comprobación de convergencia—eje de TDM

PUPX200037-UN-29MAY09

1. Estacionar la máquina en una superficie nivelada.

2. Girar el volante de modo que las ruedas delanteras estén en la posición de línea recta. Apagar el motor.

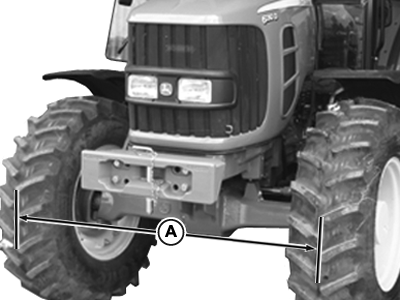

3. Mida la distancia (A) entre el punto medio del ancho del neumático en el nivel del cubo en la parte delantera del eje. Anotar la medición y marcar los neumáticos.

4. Desplace el tractor aproximadamente 1 m (3 ft) hacia atrás de modo que la marca quede a nivel del cubo pero detrás del puente. De nuevo, mida la distancia entre el punto medio de los neumáticos. Anotar la medida.

5. Vea la diferencia entre las medidas delantera y trasera. Si la medida delantera es menor, las ruedas están en "convergencia". Si la medida trasera es menor, las ruedas están en "divergencia".

6. La distancia entre los puntos medios de la parte delantera de los neumáticos debería ser 3—6 mm (1/8—1/4") menos que la distancia medida en la parte trasera de los mismos. Ajuste la convergencia, de ser necesario. (Consulte el procedimiento en esta sección).
