Limpieza de la parrilla delantera, rejillas laterales, radiador, condensador y enfriadores (si se equipan)

Parrilla delantera y rejillas laterales

Si se usa aire comprimido para limpiar, reduzca su presión a menos de 210 kPa (2 bar) (30 psi).

No deje que nadie se acerque, protéjase de la suciedad que pueda salir disparada y vista indumentaria de seguridad, sin olvidar las gafas protectoras.

TS266-UN-23AUG88

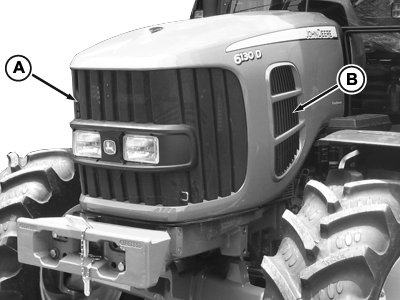

PUPX200038-UN-29MAY09

A - Parrilla delantera

B - Rejilla izquierda

Si necesita más que una limpieza a fondo, levante el capó y límpielo desde dentro con aire comprimido o agua.

Radiador, condensador y enfriadores (aire, aceite y combustible—si se equipa)

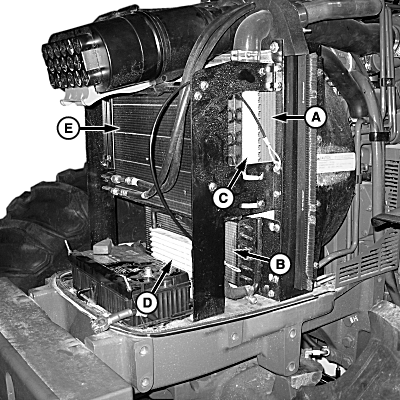

P14527-UN-30OCT07

A - Radiador

B - Enfriador de aceite (si se equipa)

C - Enfriador de aire (si se equipa)

D - Enfriador de combustible (si se equipa)

E - Condensador del A/C

Si se usa aire comprimido para limpiar, reduzca su presión a menos de 210 kPa (2 bar) (30 psi).

No deje que nadie se acerque, protéjase de la suciedad que pueda salir disparada y vista indumentaria de seguridad, sin olvidar las gafas protectoras.

1. Levante el capó.

2. Compruebe si se ha formado suciedad alrededor del radiador (A), condensador (E) y enfriadores (B—D). Quite con cuidado la acumulación de suciedad usando un cepillo y aire comprimido o agua. Enderece las aletas que estén dobladas.

3.

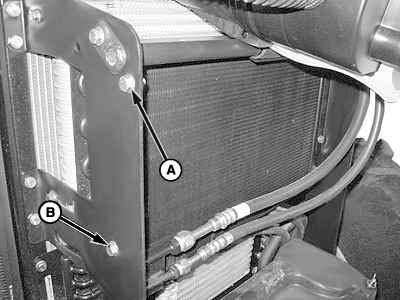

   P15310-UN-28MAR08

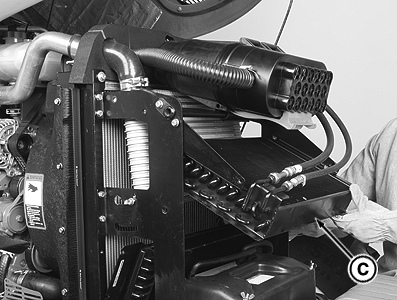

   P15322-UN-26MAR08

   A - Tornillo

   B - Tornillo

   C - Condensador

   El condensador y los enfriadores (si se equipan) pueden quitarse del radiador SIN desconectar las mangueras.

   Si necesita una limpieza más a fondo:

   1. Condensador: sostenga el condensador y afloje los tornillos (A) de ambos lados del apoyo. Apártelo.

   2. Quite los tornillos (B) de ambos lados del apoyo del enfriador e incline la parte inferior del condensador (C) hacia delante.

   ---




   3.

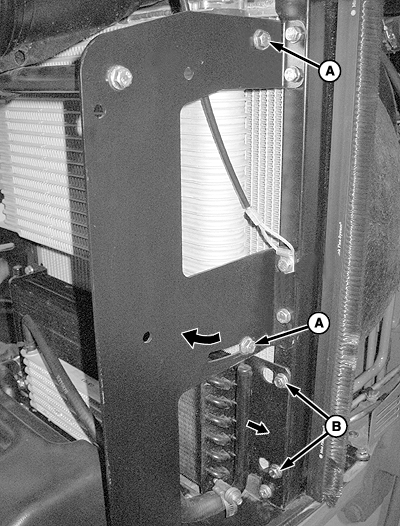

      P15300-UN-28MAR08

      A - Tornillos

      B - Tornillos

      Enfriador de aceite y enfriador de combustible (si se equipa): afloje dos tornillos (B) en ambos lados del enfriador. Deslice el conjunto del enfriador a la izquierda y sáquelo del radiador.

   4. Enfriador de aire (si se equipa): afloje dos tornillos (A) en ambos lados del apoyo. Tire de la parte inferior del enfriador en sentido opuesto al radiador.

   5. Quite con cuidado la acumulación de suciedad usando un cepillo y aire comprimido o agua. Enderece las aletas que estén dobladas.

   6. Instale los enfriadores y el condensador invirtiendo los pasos del desmontaje.

   7. Cierre el capó.

---
