Mandos del tractor—Panel derecho

PUPX200094-UN-22JUN09

PUPX200050-UN-04JUN09

PUPX200060-UN-04JUN09

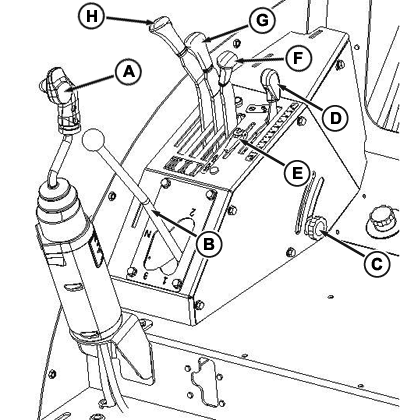

A - Palanca de mando multifunción (si se equipa)

B - Palanca de cambio de marchas

C - Botón de control del tiro del elevador hidráulico

D - Palanca de control de posición del elevador hidráulico

E - Botón de tope del control de posición

F - Palanca de mando de VCS I

G - Palanca de mando de VCS II (si se equipa)

H - Palanca de mando de VCS III (si se equipa)

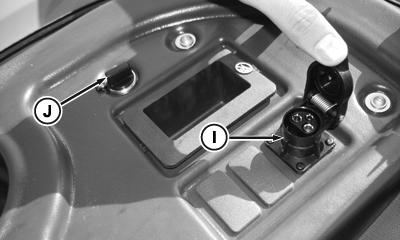

I - Tomas eléctricas para accesorios 12 V

J - Toma eléctrica de 12 V

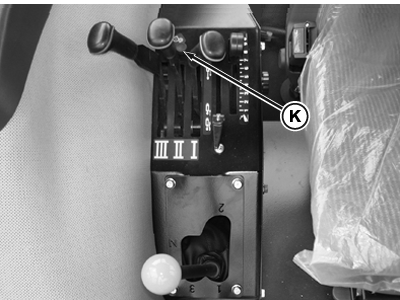

K - Bloqueo de VCS

El bloqueo de las VCS evitará la activación accidental de cualquiera de las palancas de VCS durante el transporte. Para evitar que el apero caiga o se active accidentalmente, afloje la ruedecilla de bloqueo de la VCS (encima de las palancas de VCS) y muévala a su derecha. Una vez que las palancas estén bloqueadas, apriete la ruedecilla. Para desbloquear las palancas, afloje la ruedecilla, muévala a la izquierda hasta liberar las palancas. Apriete la ruedecilla de nuevo.
