Funcionamiento de la transmisión PowerReverser™ (PRT)
PUPX200056-UN-04JUN09
PUPX200058-UN-10JUN09
PUPX200057-UN-10JUN09

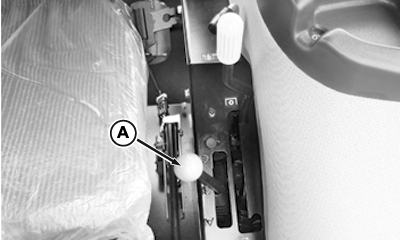

A - Palanca de cambio de grupos

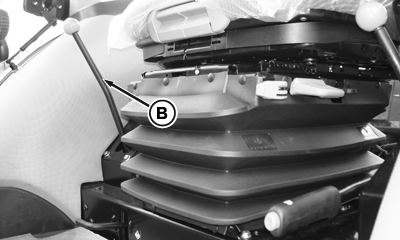

B - Palanca de cambio de marchas

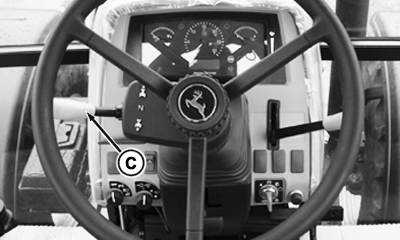

C - Palanca de PowrReverser™
La palanca de cambio de grupos (A) proporciona tres grupos de velocidades: A, B y C.
La palanca de cambio de marchas (B) proporciona tres velocidades de avance y de marcha atrás (1, 2, 3).
La palanca del PowrReverser™ (C) determina el sentido de la marcha (avance o marcha atrás).
El pedal del embrague debe estar pisado completamente una vez que el motor haya arrancado.
Esto se hace normalmente cuando se engrana una marcha desde punto muerto. Si el tractor arranca con un marcha metida (inversor en punto muerto), no se moverá cuando se ponga la palanca PowrReverser™ en F (avance) o R (retroceso) hasta que el pedal del embrague se haya pisado a fondo una vez.
- El uso de las palancas de cambio de grupos y de marchas permite obtener nueve velocidades de avance y marcha atrás
El sincronizador de eje superior funciona sólo para el cambio de marchas. Para evitar dañar la transmisión, no intente cambiar de grupo en movimiento. Para cambiar a un grupo distinto, pare el tractor, pise a fondo el pedal del embrague y disminuya el régimen del motor.
El pedal del embrague debe estar COMPLETAMENTE pisado para cambiar de marcha (velocidad). Si el pedal del embrague no está totalmente pisado, la palanca de cambio no se moverá de punto muerto. Si esto ocurre, pise más a fondo el pedal de freno. Si la carrera libre del pedal del embrague no cumple lo especificado, consulte a su concesionario John Deere para reajustar el varillaje del pedal del embrague.
Para evitar un desgaste innecesario del embrague, nunca conduzca con el pie apoyado sobre el pedal del embrague.
Palanca de PowrReverser™: Con el tractor parado, seleccione el sentido de marcha deseado (avance o marcha atrás). Se puede cambiar el sentido de la marcha sin pisar el pedal del embrague.
Cambio de grupo: El tractor debe estar completamente parado cuando se cambia a cualquier grupo.
- Una vez parado el tractor, baje las r/min al ralentí.
- Pise A FONDO el pedal del embrague.
- Seleccione el grupo deseado (A, B, C).
- Suelte despacio el pedal del embrague para levantar gradualmente la carga.
- Aumente el régimen del motor una vez hecho el cambio.
Cambio de marcha (velocidad): El cambio de marchas puede hacerse sobre la marcha, sin parar.
- Con el tractor en movimiento, pise A FONDO el pedal del embrague (C).
- Seleccione la velocidad deseada (1, 2, 3).
- Suelte despacio el pedal del embrague para levantar gradualmente la carga.
