Funcionamiento de las palancas de mando VCS—Válvula de una o dos funciones

El aceite hidráulico sobrecalentado puede causar lesiones personales y anomalías en los componentes. Para evitar que el aceite hidráulico se sobrecaliente, NO mantenga la palanca de mando de VCS en posición de funcionamiento un largo periodo de tiempo.

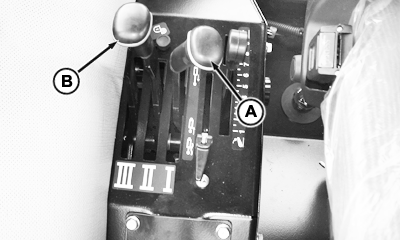

PUPX200092-UN-12JUN09

A - Palanca de VCS I

B - Palanca de VCS II

Extensión y retracción de cilindros

Con las mangueras conectadas correctamente a los acopladores, tire de la palanca hacia atrás contra la presión del resorte para extender el cilindro remoto. La presión del resorte devuelve la palanca al punto muerto al soltarla. Con la palanca en punto muerto, el cilindro remoto se fijará en su posición por presión hidráulica. Empuje la palanca hacia adelante contra la presión del resorte para retraer el cilindro.

Posición de flotación

Empuje la palanca hacia adelante, pasando por retraer, hasta su pos. de retención para accionar la función de "flotación".

La función de "flotación" permite al cilindro extenderse y retraerse libremente, p.ej. para que el apero siga el contorno del terreno.

Vuelva a poner la palanca en punto muerto manualmente si ya no se necesita la "flotación".

Funcionamiento del motor hidráulico

Vea USO DE VCS TRASERA PARA OPERAR EL MOTOR HIDRÁULICO en esta sección.
