Uso del control de tiro

PUPX200097-UN-22JUN09

P9066-UN-11SEP00

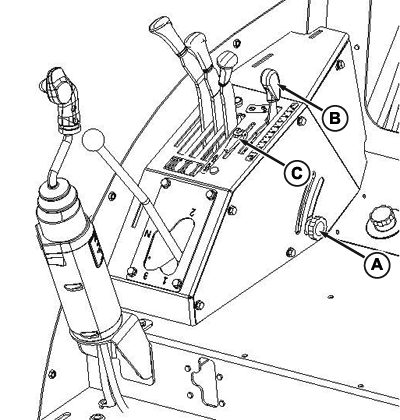

A - Botón de control del tiro del elevador hidráulico

B - Palanca de control de posición del elevador hidráulico

C - Tope de la palanca de mando de posición

El elevador hidráulico está equipado con un sistema de mando de tiro variable.

Utilizar el sensor de carga en las siguientes circunstancias:

• Al trabajar con aperos suspendidos en terrenos irregulares. El apero subirá y bajará para seguir el contorno del terreno mientras que la profundidad se mantendrá prácticamente constante.
• Funcione en diferentes condiciones de suelo. El apero subirá ligeramente al pasar por las partes más duras, para que no se tenga que cambiar a una marcha más baja.

El botón de control de tiro (A) controla la cantidad de carga necesaria para que responda el enganche. Con el botón colocado hacia abajo del todo, no hay sensación de carga. Al mover hacia arriba la perilla se reduce la cantidad de carga de tiro que se precisa para anular el ajuste de posición fijado con la palanca (B) de control de posición y para elevar el elevador hidráulico.

Para el uso de la función de detección de carga de tiro:

• Para empezar, ponga la palanca de mando de posición en su posición hacia adelante del todo y el botón de control de tiro en su posición más baja (tiro mínimo).
• Con el tractor en movimiento, tire de la palanca hacia atrás para elegir la profundidad de labranza deseada del apero. Fije el tope de la palanca (C) para que la palanca pueda llevarse más tarde a la misma posición. Cuando el tractor empiece a patinar, empuje hacia arriba el botón de mando de tiro hasta conseguir el nivel de sensor de tiro deseado.
• La palanca de control de posición podrá también levantarse ligeramente para anular el ajuste de control de tiro y así poder pasar más fácilmente puntos resbaladizos sin quedar atascado.
• La palanca de control de posición puede desplazarse totalmente hacia atrás para elevar el enganche al llegar al final del campo.
