Acople de aperos al enganche de 3 puntos

1.
   P9405-UN-22SEP00


   PUPX200098-UN-22JUN09

   A - Bulones del enganche de aperos

   B - Brazos de tiro

   C - Mástil superior del apero

   D - Tensor central

   E - Tensores elevadores

   F - Bulón de retención del tensor central

   G - Pestaña

   Vea que la barra de tiro no estorbe. De ser necesario, mueva la barra de tiro hacia adelante o quítela. Vea si hay otros elementos que puedan estorbar.

---




2. Para evitar movimientos imprevistos del elevador hidráulico, cuando vaya a acoplar un apero ponga primero la rueda sensora de tiro de tiro abajo del todo.

   Haga retroceder el tractor hacia el apero de modo que los puntos de enganche queden alineados. Coloque la palanca de PowrReverser™ o la palanca de cambio de marchas en PUNTO MUERTO y aplique el freno de estacionamiento.

3. Tire del acelerador de mano del todo hacia abajo y deje el motor al ralentí 1—2 minutos. Luego apague el motor.

4. Deslice los brazos de tiro (B) sobre los bulones de enganche del apero (A) en ambos lados y fíjelos con pasadores de fijación.

   Los pasadores de fijación pueden guardarse en los brazos de tiro, metiéndolos en los ojales de la cadena estabilizadora cuando no se usen.

5. Levante la presilla de bloqueo (F) y gire la pestaña (G) para soltar el tensor central (D) del gancho de transporte.

6. Fije el tensor central al mástil superior del apero (C). Sujételo mediante bulón y pasador de fijación.

7. Ajuste el tensor central y los brazos elevadores (E) según sea necesario. (Vea NIVELACIÓN DEL ENGANCHE en esta sección).

8. Para evitar lesiones físicas o daños en la máquina, cuando vaya a fijar al enganche de 3 puntos del tractor un apero, un acoplador rápido de aperos u otro tipo de acoplamiento, compruebe que no haya interferencias, agarrotamientos ni separación de la TDF en ninguna de las posiciones de funcionamiento.

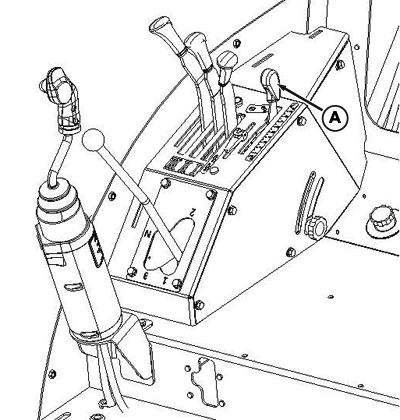

   PUPX200096-UN-22JUN09

   A - Palanca de control de posición del elevador hidráulico

   Arranque el motor. Con la palanca de control de posición del elevador hidráulico (A), suba y baje el apero lentamente y compruebe si hay interferencias.

---
