Ajuste del recorrido libre del pedal del freno

P9095A-UN-12DEC08

PUPX200102-UN-17MAY10

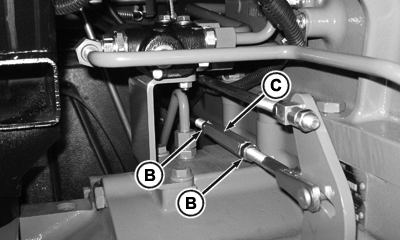

Se muestra el lado izquierdo

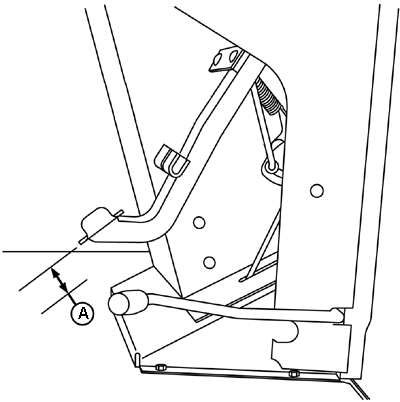

A - Recorrido del pedal de freno

B - Contratuercas

C - Tensor

Intervalo de mantenimiento—250 horas

1. Estacione en una superficie nivelada. Calce las ruedas para evitar que la máquina se mueva.

2. Desbloquee los pedales de freno.

3. Aplique una fuerza de aprox. 10 kg (20 lb) en un pedal de freno y mida la distancia (A) entre el pedal pisado y el levantado. Si la carrera libre no está dentro de los especificado, ajuste el varillaje.

   Pedal de freno	Recorrido en vacío	70 ±3 mm (2.75 ±0.12")

4. Ajuste cada pedal de freno por separado. Cada lado del tractor tiene un vástago de ajuste con tensor y contratuercas. Para ajustar el varillaje, a cada lado del tensor (C).

   1. Afloje las contratuercas (B).

   2. Gire el tensor (C) lo necesario para aumentar o disminuir la tensión del vástago de ajuste para obtener la especificación de la carrera libre.

   3. Apriete las contratuercas.

5. Repita el procedimiento en el otro lado.
