Enganches de altura ajustable para remolque

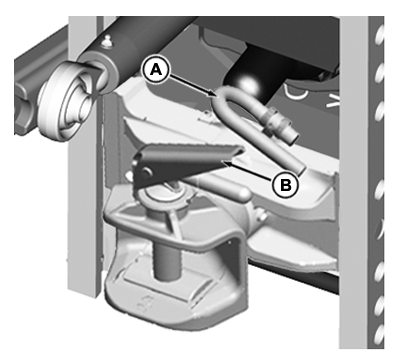

PUPX200108
PUPX200108-UN-17MAY10

Manual tipo CEE

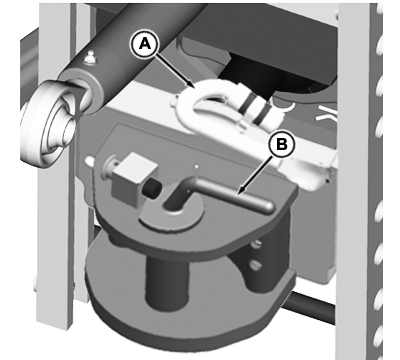

PUPX200107
PUPX200107-UN-17MAY10

Tipo CUNA-D2

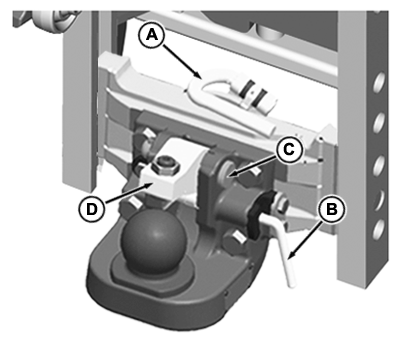

PUPX200109
PUPX200109-UN-21MAY10

Tipo rótula

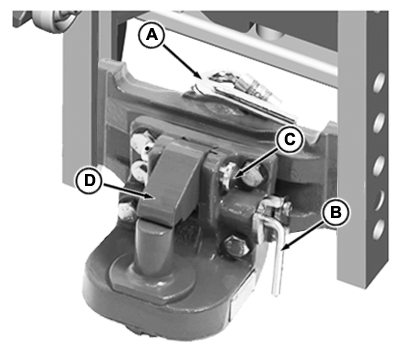

PUPX200116
PUPX200116-UN-21MAY10

Tipo de enganche pitón

A - Palanca de desbloqueo rápido

B - Manija de accionamiento

C - Pasador

D - Retención

Este tipo de enganche puede ajustarse verticalmente según la altura del apero acoplado, obteniéndose así más espacio para el manejo del tensor central o el uso de la TDF.

Puede haber enganches para remolque de dimensiones distintas en algunos países. El tractor puede estar dotado de diferentes versiones de enganche que se operan de forma distinta.

Use el sistema de enganche manual del tipo CEE sólo para remolques con agujeros de remolcado de pivote.

Use el sistema de enganche del tipo CUNA sólo para remolques con agujeros de remolcado de pivote.

Use un enganche de tipo de bola y tipo pitón en las 3 posiciones inferiores del carril.

Sólo podrán acoplarse remolques con una agujero de tiro equivalente al diámetro del bulón del enganche [40 mm (1.58”)].

    Ajuste de altura de enganche deslizante:

  1. La altura de todos los enganches puede ajustarse con la palanca de desbloqueo rápido (A). Sujete el enganche con una mano mientras los mueve a la posición correcta.
  2. Asegúrese de que los bulones laterales entren correctamente en las ranuras laterales del soporte del enganche.

    Funcionamiento del enganche:

  1. Los enganches pueden operarse con la palanca (B).
  2. Para enganches de bola y de pitón: Tire de la palanca de accionamiento (B) y deslice el pasador (C) a la derecha. La retención (D) sube por la acción de una palanca. Una vez acoplado el apero, empuje la retención (D) hacia abajo y desplace el pasador (C) hacia la izquierda. Mueva la palanca (B) de nuevo a su posición de bloqueo.

Las cargas verticales estáticas y las cargas remolcadas máximas autorizadas se indican en la sección "Especificaciones".

Si fuera necesario, acuda al concesionario John Deere donde se comprobarán y cambiarán componentes desgastados (véase, "Mantenimiento / Cada 250 horas").

AI68620,0000168-63-20100531
