Ajuste de la oscilación lateral del enganche

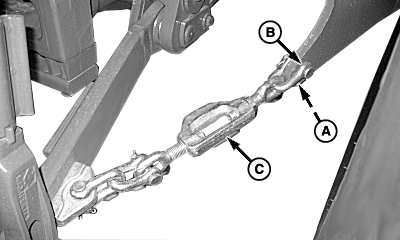

P14901-UN-04FEB08

Se muestra el lado derecho

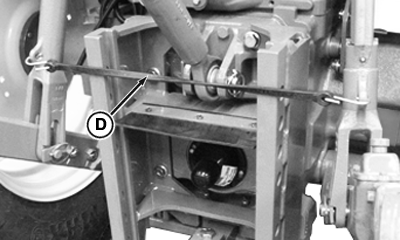

PUPX200111-UN-19MAY10

A - Agujero interior del soporte del eje

B - Agujero superior del soporte del eje

C - Tensor de la cadena estabilizadora

D - Tirante

Véase el manual de uso del apero para consultar en qué medida puede oscilar lateralmente el apero.

Agujero superior (B): Sin movimiento lateral (oscilación).

Agujero inferior (A): Permite el movimiento lateral (las cadenas estabilizadoras se tensan conforme sube el apero y se aflojan cuando baja, permitiendo movimiento lateral).

Use un tensor de cadena estabilizadora (C) para tensarla según sea necesario.

No acorte las cadenas de modo que no permitan que el enganche sea levantado completamente. Si la cadena impide que se levante el enganche, la válvula de descarga hidráulica se abrirá, causando excesivo calentamiento del aceite o daño a la bomba o equipamiento.

Use un muelle o tirante de goma (D) para mantener lejos de los neumáticos traseros los brazos de tiro cuando no están fijados al apero.
