Nivelar en enganche

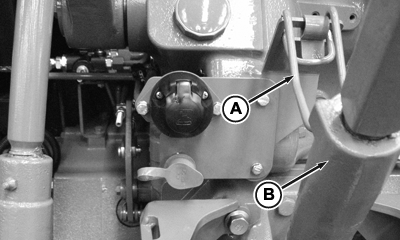

PUPX200113-UN-19MAY10

A - Presilla de bloqueo

B - Cuerpo del tensor central

1. Baje el apero para aliviar de peso al enganche.

2. NO intente extender el tensor central más allá de los límites que marca la presilla ni elevar los tensores elevadores más allá de los topes. Podrían dañarse las roscas del tensor.

   El rango máximo de ajuste del tensor central sólo se podrá obtener si los extremos están colocados igualmente en el cuerpo al acoplarlos a un apero.

   Ajuste el tensor central para nivelar el apero longitudinalmente.

   1. Desbloquee la presilla de bloqueo (A). Gire el cuerpo del tensor central (B):

      • HACIA LA DERECHA—Alargar el tensor central (longitud máxima: 725 mm [28.5"])
      • HACIA LA IZQUIERDA—Acortar el tensor central (longitud mínima: 530 mm [20.9"])



   2. Presilla de bloqueo de la retención.

3.

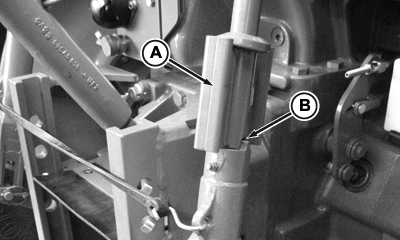

   PUPX200112-UN-19MAY10

   Brazo elevador derecho

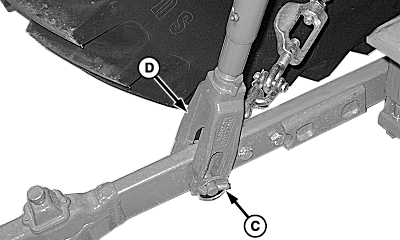

   PUPX200133-UN-31MAY10

   Brazo elevador izquierdo

   A - Manija de retención

   B - Ranura

   C - Pasador del tensor inferior

   D - Conjunto de extremo inferior

   Ajuste el tensor elevador derecho para nivelar el apero lateralmente.

   1. Levante la palanca de bloqueo y gire (A):

      • HACIA LA DERECHA—Bajar el brazo elevador
      • HACIA LA IZQUIERDA—Subir el brazo elevador



   2. Baje la palanca y gírela para conectar la ranura en el cuerpo inferior, para evitar un cambio de ajuste durante el funcionamiento.

---




4. Ajuste el tensor elevador derecho para nivelar el apero lateralmente:

   1. Quite el pasador de bloqueo y el pasador del brazo inferior (C). Gire el conjunto del extremo inferior (D):

      • HACIA LA DERECHA—Acorta (eleva) el brazo elevador
      • HACIA LA IZQUIERDA—Alarga (baja) el brazo elevador



   2. Instale el pasador de bloqueo y el pasador del brazo inferior.

Ajuste los brazos elevadores izquierdo y derecho para acomodar varios tamaños de neumático o apero. Para un gran rango de movimiento arriba y abajo del enganche, ajuste los brazos elevadores de modo que, cuando estén abajo del todo, las rótulas de los brazos de tiro estén a aprox. 178 mm (7") del suelo.
