Ajuste lateral de la barra de tiro

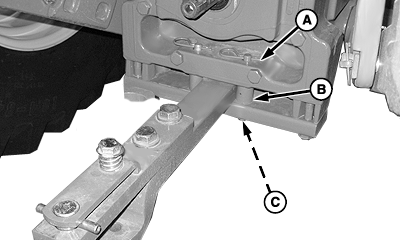

PUPX200132-UN-31MAY10
A - Presilla elástica
B - Distanciador
C - Pasador de retención
Para evitar lesiones personales, use pasadores de sujeción para fijar la barra de tiro cuando haga uso de aperos movidos por la TDF.Oscilación a la derecha: sostenga la parte inferior del pasador (C) y quite la presilla elástica (A), el pasador y el distanciador (B).
Oscilación izquierda: repita el procedimiento en el conjunto del pasador izquierdo.
Oscilación completa (lado a lado): saque ambos conjuntos de pasador.
AI68620,00001AF-63-20100531 |
