Purga de aire del sistema de alimentación

Cada vez que se abra el sistema de alimentación para algún trabajo de mantenimiento (desconexión de los conductos o extracción de los filtros) será necesario purgar el aire del sistema.

Necesitará una segunda persona para el procedimiento siguiente.

El sistema de alimentación puede purgarse en dos ubicaciones:

• Filtro de combustible final
• Bomba de inyección de combustible

Filtro de combustible final

1.

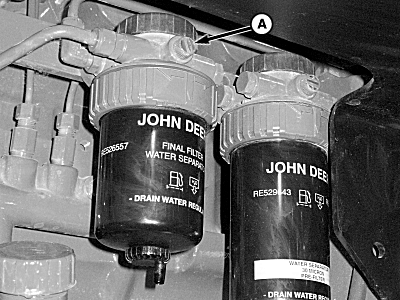

   P14536-UN-01NOV07

   Lado izquierdo

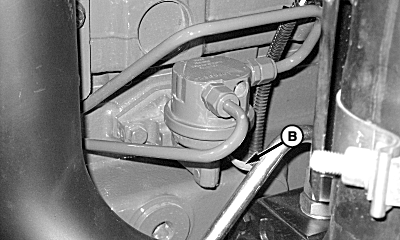

   P14537-UN-01NOV07

   Lado derecho

   A - Tapón de purga de aire

   B - Cebador manual

   Abra el tapón de purga de aire (A).

---




2. Haga que una segunda persona bombee el cebador manual (B).

3. Cuando no se vean burbujas de aire, cierre el tapón de purga.

4. Bombee el cebador manual hasta que note resistencia.

5. Repita hasta que no salgan burbujas de aire del tapón de purga.

Bomba de inyección de combustible

1.

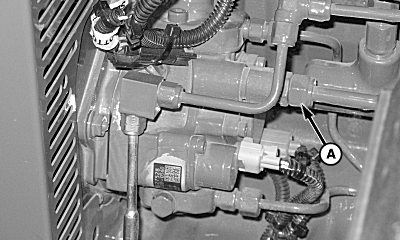

   P14562-UN-01NOV07


   P14537-UN-01NOV07

   Lado derecho

   A - Línea de retorno de combustible

   B - Cebador manual

   Afloje la tubería de retorno de combustible (A) en la bomba de inyección.

---




2. Haga que una segunda persona bombee el cebador manual (B).

3. Cuando no se vean burbujas, apriete la tubería de retorno del combustible.

4. Bombee el cebador manual hasta que note resistencia.

5. Repita hasta que no salgan burbujas de aire de la tubería de retorno del combustible.

   Línea de retorno de combustible	Par de apriete	27 N·m (20 lb-ft)
