Acceso a los fusibles y relés

P14571-UN-05NOV07

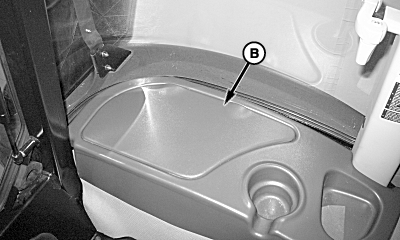

Ubicación de la caja de fusibles de la cabina

B - Tapa de la caja de fusibles

Para quitar la tapa de la caja de fusibles:

• Retire la tapa (B) haciendo palanca.

Amperaje del fusible	Color
5 A	Naranja
10 A	Rojo
15 A	Azul
20 A	Amarillo
30 A	Verde

NO sustituya fusibles originales por fusibles de mayor amperaje: la máquina podría quedar dañada.

Si el fusible del tamaño original no conduce la carga eléctrica y sigue fundiéndose, póngase en contacto con el concesionario John Deere.
