Sustitución de la correa del alternador/ventilador

1.
   P12693-UN-25NOV03


   P14714-UN-20NOV07

   Diagrama de la correa (con cabina)

   A - Correa

   ALT - Alternador

   COMP - Compresor (sistema de aire acondicionado)

   CP - Polea del cigueñal

   FD - Polea impulsora del ventilador

   IP - Polea tensora

   T - Rueda tensora

   WD - Bomba de agua

   Levante el capó.

---

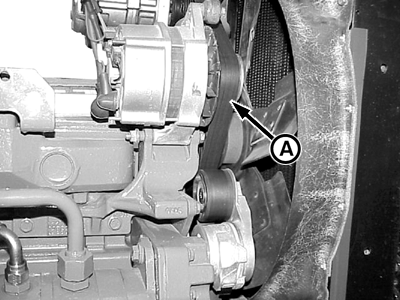

2. Alivie tensión de la correa con un vástago impulsor de empuñadura de 1/2". Quite la correa (A) de la polea del alternador por encima del ventilador.

3. Instalar la nueva correa invirtiendo el orden de desmontaje.
