Ajuste de la longitud de la barra de tiro

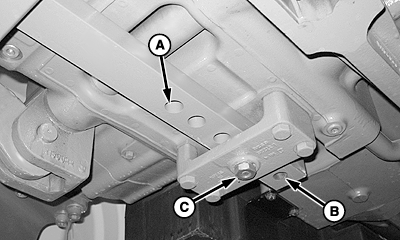

P15232-UN-06FEB08

A - Agujero, posición de barra de tiro RETRAÍDA (corta)

B - Agujero, posición de la barra de tiro EXTENDIDA

C - Pasador de sujeción y tuerca

Agujero (A): posición CORTA

Agujero (B): posición EXTENDIDA

1. Aflojar y retirar el pasador de sujeción y la tuerca de la barra de tiro (C).

2. Deslizar la barra de tiro hacia adelante o atrás hasta la posición deseada.

3. Alinear los agujeros e instalar el pasador de sujeción y la tuerca. Ajustar según el valor especificado.

   Pasador de sujeción y tuerca de la barra de tiro	Par de apriete	410 N·m (300 lb-ft)
