Ajuste de convergencia. Eje de la TDM

1.

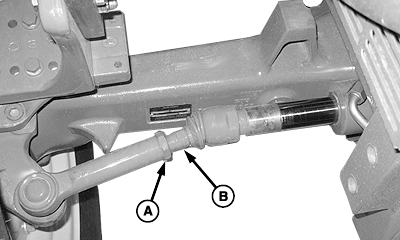

   P15214-UN-28JAN08

   Lado izquierdo

   A - Tuerca de inmovilización

   B - Vástago interior

   Aflojar las tuercas de inmovilización (A) derecha e izquierda de la barra de acoplamiento.

---




2. Ajustar cada lado girando el vástago interior (B) para alargar o acortar la barra de acoplamiento hasta lograr una convergencia no mayor a 3 mm (1/8 in.).

3. Ajustar las tuercas de inmovilización después del ajuste.

   Tuerca de inmovilización de la barra de acoplamiento	Par de apriete	50 N·m (35 lb-ft)
