Ajuste del guardabarros delantero (eje de la TDM)

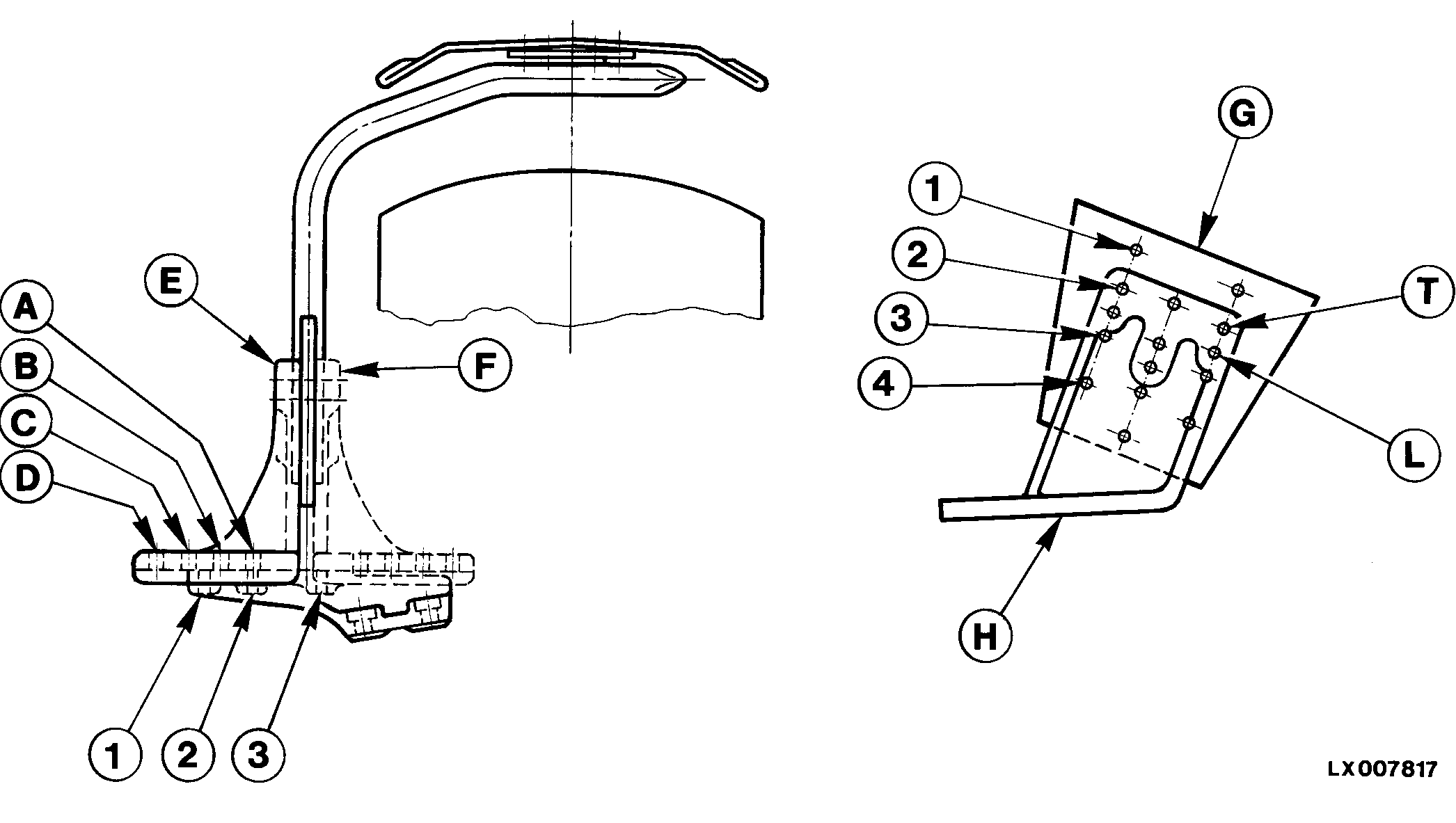

LX007817-UN-16AUG94

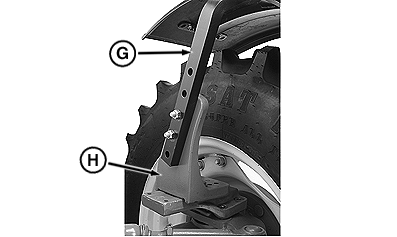

P15337-UN-28MAR08

E - Soporte escuadrado orientado hacia afuera

F - Soporte escuadrado orientado hacia adentro

G - Guardabarros

H - Soporte escuadrado

Los guardabarros deben instalarse en la posición correcta dependiendo del tamaño del neumático y del ancho de vía. El ancho del guardabarros es 400 mm (15.7 in.). La tabla siguiente indica la posición correcta según tamaño de neumático, rueda y posición del disco de la llanta.

Explicación de las posiciones de la tabla

D-2: indica qué agujeros (1, 2 ó 3 y A, B, C ó D) se atornillan juntos.

Cada vez que se invierta la posición de la escuadra, la escuadra izquierda debe instalarse en el lado derecho del tractor y viceversa.

L/2: indica si se deben utilizar los agujeros superiores (T) o inferiores (L) del soporte escuadrado y los agujeros correspondientes (1, 2, 3 ó 4) en el guardabarros.

Los agujeros superiores (T) en el soporte escuadrado no se usan para esta máquina y tamaños de neumáticos.

Posición y altura del guardabarros—Indica la posición y altura correctas del guardabarros en el eje, p.ej: D-2, L3.

Posición de los discos de la rueda y de las llantas ajustables
		A	B	C	D	E	F	G
Tamaño de neumático
13.6-24	Posición del guardabarros	N/D	A-2, L/3	B-3, L/3	B-1, L/3	B-2, L/3	D-2, L/3	C-3, L/3
14.9-24	Posición del guardabarros	N/D	N/D	B-3, L/4	A-3, L/4	C-1, L/4	A-3, L/4	C-3, L/4
