Sustitución de los filtros de aire de admisión del motor

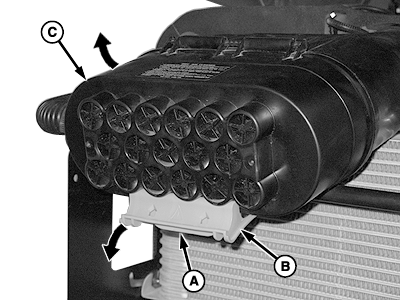

P15259-UN-11FEB08

A - Taco

B - Cierre

C - Cubierta

Intervalo de servicio: anualmente* * El intervalo puede variar según las condiciones de funcionamiento

1. Levantar el capó.

2. Tirar de la orejeta (A) hacia adelante y del cierre oscilante (B) hacia abajo. Levantar la cubierta (C).

3.

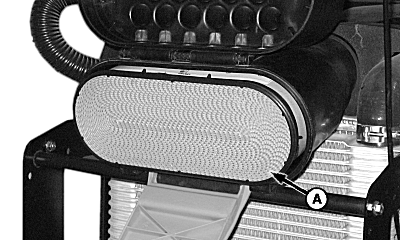

   P14448-UN-30OCT07

   Elemento primario

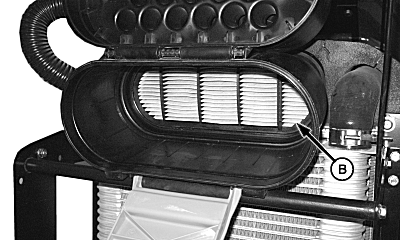

   P14449-UN-30OCT07

   Elemento secundario

   A - Elemento filtrante primario

   B - Elemento filtrante secundario

   Tirar del elemento filtrante primario (A). No forzar demasiado. Si el filtro no sale con facilidad, moverlo lateralmente para desmontarlo de forma segura.

---




4. Tirar del elemento secundario (B) usando la manija del bastidor del filtro.

5. Colocar el nuevo elemento secundario. Empujar hasta el final.

6.

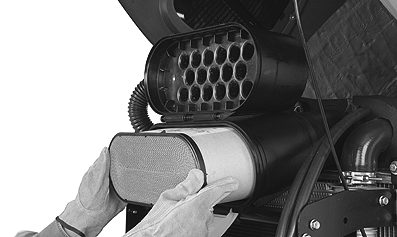

   P15396-UN-07APR08

   Instalar el nuevo elemento primario con la junta hermética de goma primero (las flechas de la etiqueta apuntando a la caja del filtro). Empujar hasta el final.

---




7. Cerrar la cubierta y subir el cierre.

8. Bajar el capó.
