Mantenimiento del sistema de protección de la cabina bien instalado

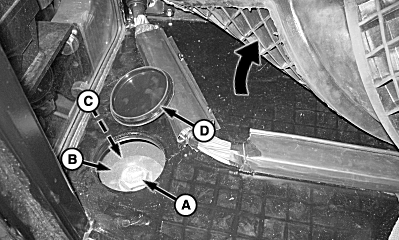

P14496-UN-30OCT07

Montaje delantero de la cabina (lado izquierdo)

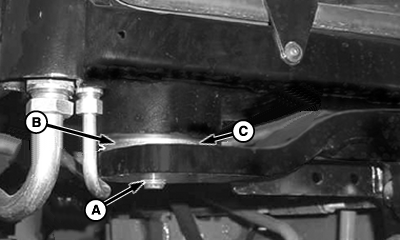

P14497-UN-30OCT07

Montaje delantero de la cabina (lado derecho)

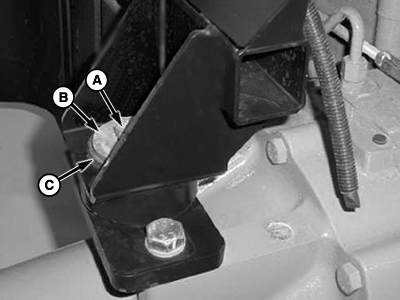

P14498-UN-30OCT07

Montaje trasero de la cabina (lado izquierdo)

A - Tornillo

B - Arandela

C - Aislante

D - Tapón

Intervalo de mantenimiento—250 horas

Asegurarse de que todas las partes estén correctamente instaladas si por alguna razón se afloja o retira el sistema de protección de la cabina. Apretar los pernos de montaje al valor especificado.

La protección que ofrece el sistema de protección de la cabina se reducirá si sufre daños estructurales, como es el caso de un vuelco, o bien al efectuar modificaciones por soldadura, doblado, perforación o corte. Si el sistema de protección de la cabina sufre algún daño deberá sustituirse y no será posible reutilizarlo. Cualquier modificación en el sistema de protección de la cabina deberá ser aprobada por el fabricante.

Cuando la instalación del equipo en una máquina requiere aflojar o retirar el sistema de seguridad de la cabina, los tornillos de montaje deberán ajustarse al valor especificado

Levantar la alfombra de goma y retirar los tapones (D) haciendo palanca para alcanzar la tornillería de montaje DELANTERA.

Verificar el par de apriete de la tornillería de montaje delantera y trasera (A, C).

Tornillos de montaje del sistema de protección de la cabina	Par de apriete	220 N˙m (162 lb-ft)
