Sustitución del filtro de aceite hidráulico y de la transmisión

P15394-UN-07APR08

P15271-UN-07APR08

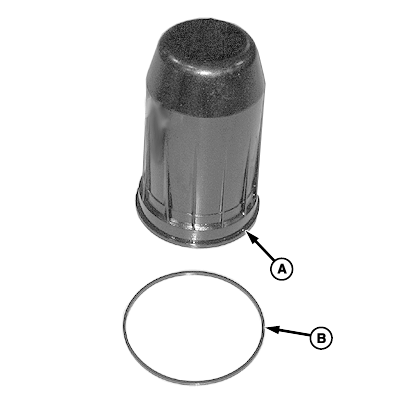

A - Conjunto de la caja del filtro

B - Junta hermética del anillo tórico del filtro

Intervalo de servicio Inicial: 100 horas Regular: 500 horas

1. Sustituir la caja del filtro hidráulico y el filtro como un conjunto completo.

   Desmontar el conjunto de la caja del filtro (A) y la junta hermética del filtro (B).

2. Desechar el conjunto de la caja del filtro (A) y la junta hermética del anillo tórico (B).

3. Inspeccionar el nuevo conjunto del filtro y la junta hermética por posibles daños.

4. Aplicar aceite hidráulico a la nueva junta hermética del anillo tórico (B) e instarla en el conjunto del filtro.

5. Instalar el nuevo conjunto del filtro y ajustarlo al valor especificado.

   Filtro del aceite hidráulico	Par de apriete	24 N˙m (212 lb-in)

6. Hacer funcionar el motor cinco minutos.

7. Apagar el motor y revisar el nivel de aceite. Agregar aceite hidráulico según sea necesario. (Ver VERIFICACIÓN DEL NIVEL DE ACEITE DE LA TRANSMISIÓN Y DEL SISTEMA HIDRÁULICO en esta sección).
