Verificación del nivel de aceite del cubo de rueda del eje de la TDM

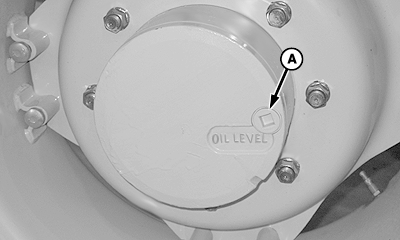

P14513-UN-16FEB08

A - Tapón

Intervalo de mantenimiento—250 horas

1. Estacionar el tractor en una superficie nivelada.

2. Girar los cubos de la rueda hasta que las palabras OIL LEVEL (NIVEL DE ACEITE) estén horizontales.

3. Retirar el tapón (A). El nivel de aceite deberá estar apenas por debajo del agujero del tapón.

4. Si está bajo, agregar aceite por el agujero. Se recomienda el aceite John Deere Standard JDM J20C. (Ver ACEITE DEL EJE Y CUBO DE LA RUEDA DE LA TDM en la sección Combustibles, lubricantes y refrigerante).

5. Aplicar pasta de sellado para tuberías con TEFLON® o equivalente a las roscas del tapón.

6. Instalar el tapón y ajustar al valor especificado.

   Tapón al cubo	Par de apriete	150 N·m (110 lb-ft)

7. Repetir el procedimiento en el cubo de la rueda del lado opuesto.
