Cambio de aceite de la caja del eje de la TDM

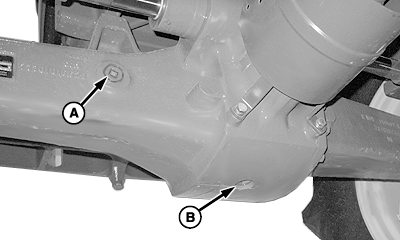

P14516-UN-16FEB08

A - Tapón de llenado/inspección

B - Tapón de drenaje

Intervalo de servicio
	Inicial: 100 horas
	Regular: 1000 horas

1. El nivel de aceite aproximado del cubo de la rueda es de 5,0 l (5.3 qts).

   Estacionar el tractor en una superficie nivelada.

2. Retirar los tapones (A y B).

3. Una vez que se drenó el aceite, aplicar pasta de sellado de tuberías con TEFLON® o equivalente a las roscas del tapón (B).

4. Instalar el tapón y ajustar al valor especificado.

5. Agregar aceite hasta aproximadamente 12 mm (1/2 in) por debajo de la boca del tapón (A). Se recomienda el aceite John Deere Standard JDM J20C. (Ver ACEITE DEL EJE Y CUBO DE LA RUEDA DE LA TDM en la sección Combustibles, lubricantes y refrigerante).

6. Instalar el tapón y ajustar al valor especificado.

   Tapones a la caja del eje	Par de apriete	150 N·m (110 lb-ft)

7. Para evitar dañar los componentes internos del eje, verificar el nivel de aceite a los 30 minutos.

   Después de unos 30 minutos de funcionamiento, volver a verificar el nivel de aceite. (Ver el procedimiento en esta sección.)
