Cambio de aceite del cubo de la rueda del eje de la TDM

P14517-UN-30OCT07

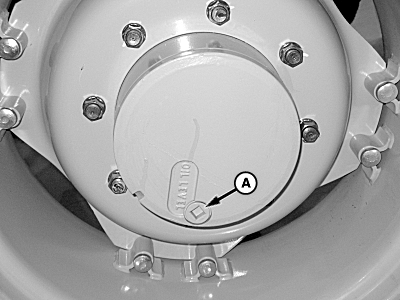

A - Tapón de la boca de drenaje/llenado

Intervalo de servicio
	Inicial: 100 horas
	Regular: 1000 horas

1. El nivel de aceite aproximado del cubo de la rueda es de 0,8 l (0.85 qts).

   Estacionar el tractor en una superficie nivelada.

2. Girar la rueda hasta que el tapón de drenaje/llenado (A) quede en la parte inferior del cubo.

3. Retirar el tapón y drenar el aceite.

4. Una vez que el aceite se drenó, girar la rueda hasta que el tapón de la boca de drenaje/llenado esté en horizontal.

5. Agregar aceite hasta que nivel esté justo por debajo del borde del agujero. Se recomienda el aceite John Deere Standard JDM J20C. (Ver ACEITE DEL EJE Y CUBO DE LA RUEDA DE LA TDM en la sección Combustibles, lubricantes y refrigerante).

6. Aplicar pasta de sellado para tuberías con TEFLON® o equivalente a las roscas del tapón.

7. Instalar el tapón y ajustar al valor especificado.

   Tapón al cubo	Par de apriete	150 N·m (110 lb-ft)

8. Repetir el procedimiento en el cubo de la rueda del lado opuesto.
