Inspección del tensor de la correa del alternador/ventilador

1. No se pueden reparar las poleas y el tensor de resorte.


   P12693-UN-25NOV03

   A - Correa

   Retirar la correa (A). (Ver el procedimiento en esta sección.)

---




2. Un tensiómetro no dará una indicación precisa de la tensión de la correa cuando se usa el tensor automático de correa. Medir la tensión del resorte con una llave de torsión y seguir el procedimiento descrito a continuación.

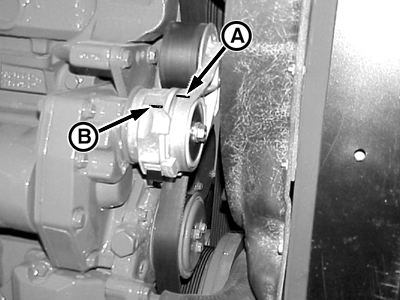

   P12694-UN-25NOV03

   A - Marca en el brazo de oscilación

   B - Marca en la base del montante del tensor

   Hacer una marca (A) en el brazo de oscilación del tensor, como se muestra en la ilustración.

---




3. Medir 21 mm (0.83 in.) desde (A) y hacer una marca (B) en la base de montaje del tensor.

4.

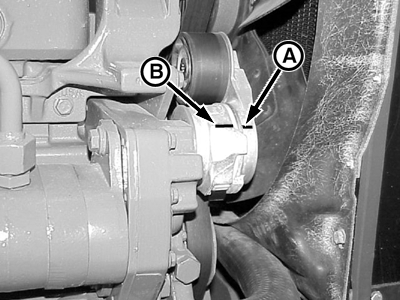

   P12695-UN-25NOV03

   A - Marca en el brazo de oscilación

   B - Marca en la base del montante del tensor

   Girar el brazo de giro con una llave de torsión hasta que las marcas (A y B) queden alineadas.

---




5. Anote la lectura de la llave dinamométrica y compárela con la siguiente especificación. Sustituir el conjunto del tensor de la correa si la lectura está por debajo de lo especificado.

   Tensión del resorte del brazo de oscilación	Par de apriete	18—22 N˙m (159 a 195 lb-in)

6. Instalar la correa. (Ver el procedimiento en esta sección.)
