Ajuste del asiento (suspensión mecánica)

Para evitar accidentes, ajuste el asiento antes de empezar a conducir.

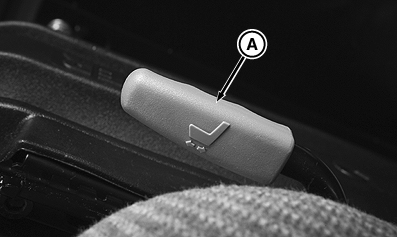

P15306-UN-25MAR08

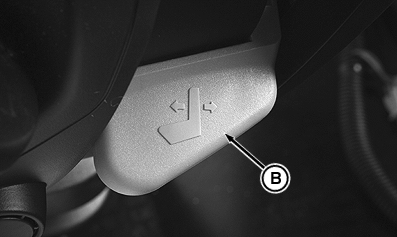

P15307-UN-25MAR08

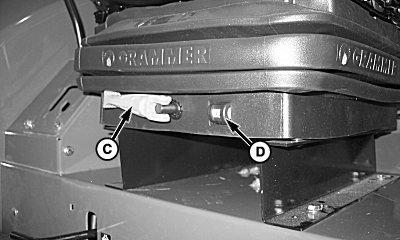

P14886-UN-21NOV07

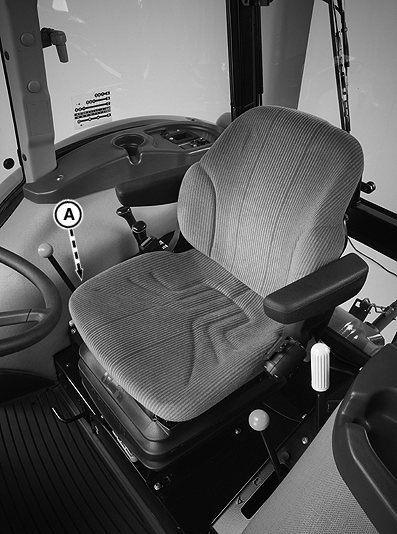

P15305-UN-26MAR08

A - Palanca de ajuste longitudinal

B - Palanca de ajuste de respaldo

C - Palanca de ajuste de peso

D - Pantalla

Respaldo: Levante la palanca (B) e incline el respaldo a la posición deseada. Para fijar suelte la palanca.

Peso: Gire la palanca (C) en dirección contraria al asiento y gire:

• Hacia la derecha—aumenta la carga
• Hacia la izquierda—reduce la carga

La suspensión no debería alcanzar el tope inferior si está correctamente ajustada.

El ajuste del peso deseado aparece en la pantalla (D). Gire la palanca hacia el asiento cuando esté listo.

Altura: Para el ajuste de la altura del asiento, suba la base del asiento hasta que encaje en su sitio (máximo 3 posiciones de retención). Para bajar el asiento, súbalo primero hasta la posición de retención, dejándolo bajar luego.

P15427-UN-10APR08

Se muestra el reposabrazos izquierdo

P15428-UN-10APR08

A - Tapa de plástico

B - Tuerca

1. Haga palanca en la tapa de plástico (A) del asiento para retirarla.
2. Afloje la tuerca (B).
3. Deslice el reposabrazos hacia arriba o abajo en las ranuras de ajuste hasta la altura deseada y apriete la tornillería.
4. Repita este procedimiento en el reposabrazos del lado opuesto.
