Sustitución de la lámpara de la luz giratoria (si está equipada)

LV9693-UN-19AUG04

LV9694-UN-19AUG04

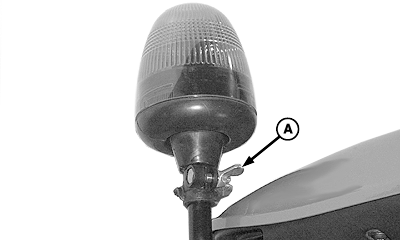

A - Tuerca mariposa

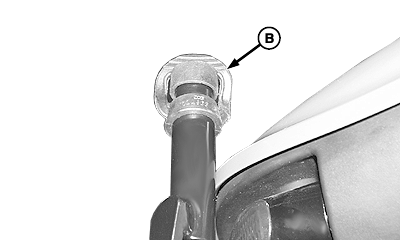

B - Cubierta de goma

Las lámparas halógenas contienen gas bajo presión. El manejo incorrecto de una lámpara puede hacer que estalle, lanzando fragmentos. (Ver MANIPULACIÓN SEGURA DE LAS LÁMPARAS HALÓGENAS en esta sección.)

1. Afloje la tuerca de mariposa (A) y extraiga el conjunto de la luz giratoria.

2. Instalar la cubierta de goma (B).

3.
   LV9695-UN-19AUG04


   LV9696-UN-19AUG04


   LV9697-UN-19AUG04

   A - Lengüeta

   B - Lentes

   C - Lengüeta

   D - Resorte de retención

   E - Lámpara

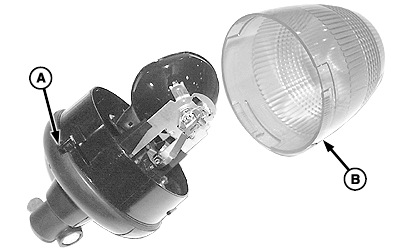

   Presionar la lengüeta (A) y girar las lentes (B) hacia la izquierda para retirarlas.

---




4. Retirar la lengüeta (C) de la lámpara.

5. Liberar el resorte de retención (D) y extraer la lámpara de luz (E).

6. Instalar la nueva bombilla en el orden inverso al seguido para sacarla.
