Ajuste del asiento (suspensión neumática)

Para evitar accidentes, ajuste el asiento antes de empezar a conducir.

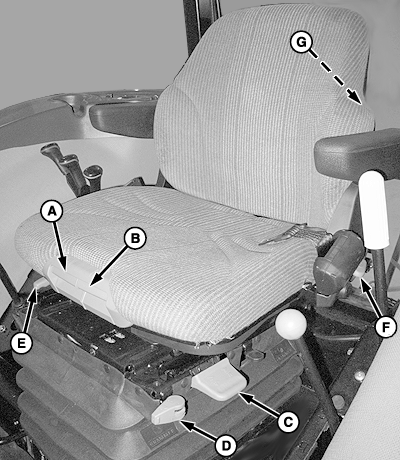

P15225-UN-29JAN08

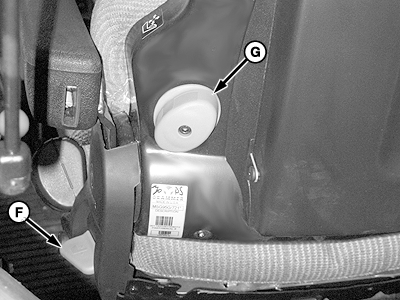

P15228-UN-30JAN08

Respaldo del asiento

A - Palanca de posición longitudinal de la parte inferior del asiento

B - Palanca del ángulo de la parte inferior del asiento

C - Palanca de ajuste de altura (suspensión neumática)

D - Bloqueo de suspensión longitudinal

E - Palanca de ajuste longitudinal

F - Palanca de ajuste del ángulo del respaldo

G - Ruedecilla del apoyo lumbar del respaldo

Parte inferior del asiento—Ángulo: Levante la palanca (B) para permitir que el asiento se incline hacia abajo o arriba. Suelte la palanca para fijar la posición.

Palanca de ajuste de altura (suspensión neumática): Sentado, mueva la palanca (C):

• Abajo—el asiento baja. Suelte la palanca para fijar la posición del asiento.
• Arriba:
  1. Gire la llave de contacto a la posición de MARCHA. El asiento sube.
  2. Suelte la palanca para fijar la posición del asiento.
  3. Gire la llave de contacto a la posición de APAGADO.

Suspensión longitudinal: Mueva la palanca (D) a la posición deseada:

• Palanca hacia delante (se muestra)—bloqueo
• Palanca hacia atrás—desbloqueo

Ajuste longitudinal: Levante la palanca (E) y mueva el asiento a la posición deseada. Suelte la palanca para fijar la posición.

Respaldo—ángulo: Levante la palanca (F) e incline el respaldo a la posición deseada. Para fijar suelte la palanca.

Respaldo—apoyo lumbar: Gire la ruedecilla (G) para aumentar o disminuir el apoyo a la parte inferior de la espalda.

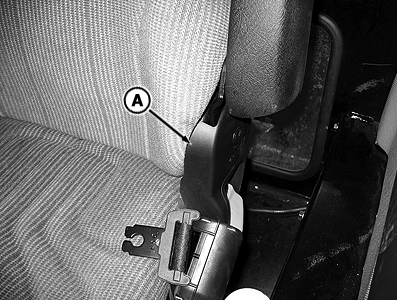

P15427-UN-10APR08

Se muestra el reposabrazos izquierdo

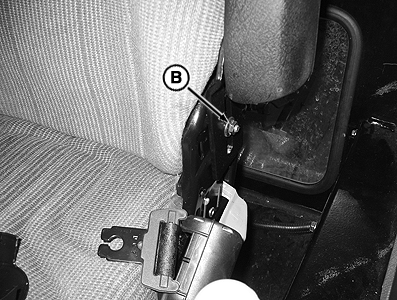

P15428-UN-10APR08

A - Tapa de plástico

B - Tuerca

1. Haga palanca en la tapa de plástico (A) del asiento para retirarla.
2. Afloje la tuerca (B).
3. Deslice el reposabrazos hacia arriba o abajo en las ranuras de ajuste hasta la altura deseada y apriete la tornillería.
4. Repita este procedimiento en el reposabrazos del lado opuesto.
