Tendido de cables y grupos de cables

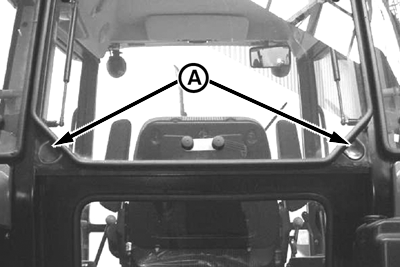

P12681-UN-24NOV03

Fuera de la cabina

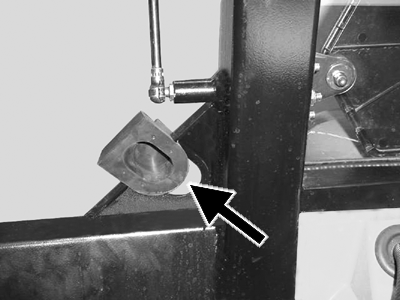

P12682-UN-24NOV03

Dentro de la cabina

A - Tapones de goma

El bastidor de la ventana trasera de la cabina dispone de dos aberturas por las que pueden pasar los cables/grupos de cables. Abrir la ventana y retirar los tapones de goma (A). Cortar los tapones de goma por las incisiones provistas para permitir el tendido de los cables/grupos de cables a través de los tapones. Conectar los extremos del cable/grupo de cables, insertar los tapones de goma y cerrar la ventana.
