Conexión y funcionamiento del cilindro de una dirección

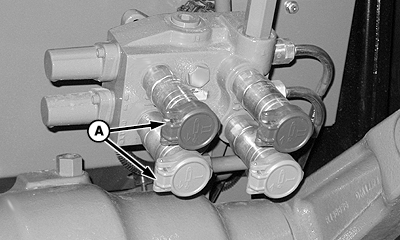

P15251-UN-10FEB08

Válvula de dos secciones

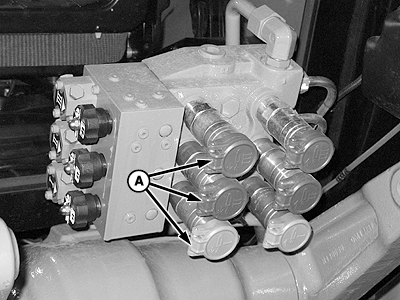

P15252-UN-10FEB08

Válvula de tres secciones Deluxe (si está equipado)

A - Acopladores de extensión

El volumen de aceite requerido para extender el cilindro bajará el nivel de aceite de la transmisión/ sistema hidráulico. Con el cilindro totalmente extendido, verificar el nivel de aceite y llenar hasta el nivel adecuado. (Ver VERIFICACIÓN DEL SISTEMA HIDRÁULICO/DE LA TRANSMISIÓN en la sección Lubricación).

Tirar de la palanca de control de la VMD para presurizar y extender el cilindro de una dirección.

Empujar la palanca de control de la VMD totalmente hacia adelante a la posición de "flotación" para retraer el cilindro.
