Limpieza de los filtros de aire de la cabina

Filtros de recirculación (dentro de la cabina)

Intervalo de mantenimiento — 250 horas*

* El intervalo puede variar según las condiciones de trabajo

Los filtros de aire del sistema de calidad del aire no han sido diseñados para filtrar sustancias químicas nocivas. Cuando use agroquímicos, siga las instrucciones del manual de uso del apero y las del fabricante del producto químico.

Hay filtros en AMBOS lados de la cabina. Se muestra el lado izquierdo.

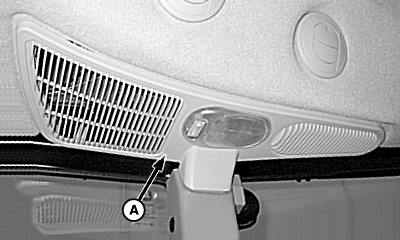

P14487A
P14487A-UN-17DEC08

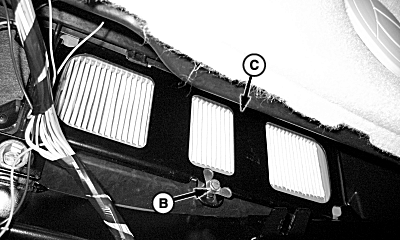

P14488
P14488-UN-30OCT07

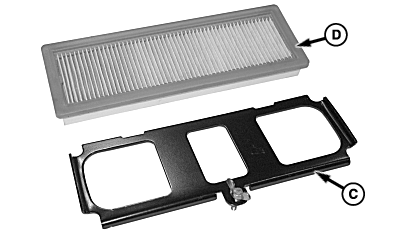

P14490
P14490-UN-30OCT07

A - Tapa

B - Tornillo de mariposa

C - Retención del filtro

D - Filtro

  1. Retire la tapa (A) haciendo palanca. (Tire hacia abajo a lo largo de la ventana).

  2. Quite el tornillo de mariposa (B), la retención (C) y el filtro (D).

  3. Revise el filtro en busca de daños o agujeros. Inspeccione el retén de goma en busca de grietas o desgaste. Sustitúyala si es necesario.

  4. No limpie el filtro con agua o aire comprimido. No se recomienda limpiar el filtro, debería cambiarse según se necesite.

    Cambie el filtro cuando esté sucio. Puede que tenga que cambiar el filtro más a menudo en condiciones con mucho polvo.

  5. Instale el filtro con el retén de goma hacia la retención (C).

  6. Instale la retención, el tornillo de mariposa y la tapa.

  7. Repita el procedimiento en el lado opuesto.


Filtros de aire fresco (fuera de la cabina)

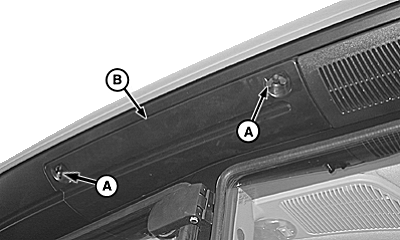

  1. P14491
    P14491-UN-30OCT07

    Debajo del techo, encima de la puerta de la cabina

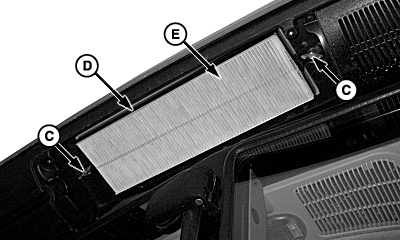

    P14489
    P14489-UN-30OCT07

    P14492
    P14492-UN-30OCT07

    A - Tornillos de mariposa

    B - Tapa del filtro

    C - Tornillos de mariposa

    D - Retención del filtro

    E - Filtro

    Quite dos tornillos de mariposa (A) y la tapa (B).


  2. Quite los tornillos de mariposa (C), la retención (D) y el filtro (E).

  3. Revise el filtro en busca de daños o agujeros. Inspeccione el retén de goma en busca de grietas o desgaste. Sustitúyala si es necesario.

  4. No limpie el filtro con agua o aire comprimido. No se recomienda limpiar el filtro, debería cambiarse según se necesite.

    Cambie el filtro cuando esté sucio. Puede que tenga que cambiar el filtro más a menudo en condiciones con mucho polvo.

  5. Instale el filtro con el retén de goma hacia la cabina.

  6. Instale la retención y los tornillos de mariposa.

  7. Instale la tapa y los tornillos de mariposa.

  8. Repita el procedimiento en el lado opuesto.

PX03972,0000569-63-20081218
