Conexiones del cableado del motor de arranque

Antes de intervenir en el sistema eléctrico, desconectar el cable negativo (-) de la batería para evitar descargas y quemaduras.

Hacer todas las conexiones antes de volver a conectar el cable a masa.

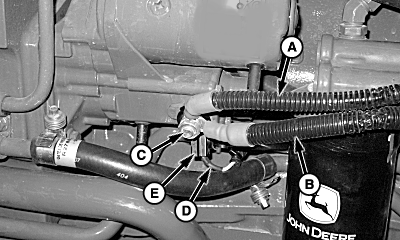

P14575A-UN-17DEC08

Lado derecho

A - Cable de la conexión con fusibles

B - Cable positivo de la batería

C - Borne grande

D - Cable pequeño

E - Borne pequeño

Para retirar el cable pequeño (D), abrir la lengüeta y aflojar el tornillo del borne pequeño (E). Para volver a instalar el cable pequeño, volver a insertarlo, ajustar el tornillo y cerrar la lengüeta.
