Palancas de mando de VCS y acopladores

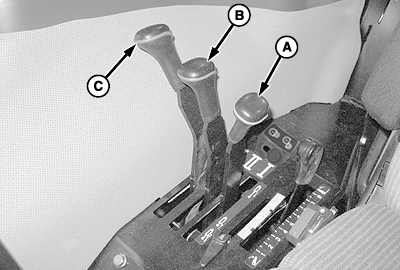

P15243B-UN-15DEC08

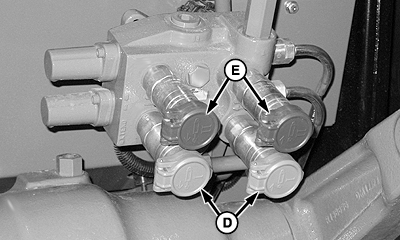

P15244-UN-10FEB08
Válvula de dos funciones

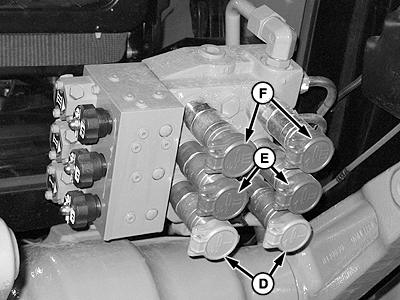

P15245-UN-10FEB08
Válvula de tres funciones Deluxe (si se equipa)
A - Palanca de VCS I (verde)
B - Palanca de VCS II (azul)
C - Palanca de VCS III (marrón) (si se equipa)
D - Acopladores VCS I (tapa verde)
E - Acopladores VCS II (tapa azul)
F - Acopladores VCS III (tapa marrón) (si se equipa)
Las palancas de las VCS controlan el caudal del aceite a los acopladores de mangueras hidráulicas en la parte posterior del tractor.
La palanca de VCS I (A) acciona los acopladores (D).
La palanca de VCS II (B) acciona los acopladores (E).
La palanca de VCS III (C) acciona los acopladores (F).
PX07220,0000E8F-63-20090617 |
