Comprobación y ajuste de la palanca del freno de mano

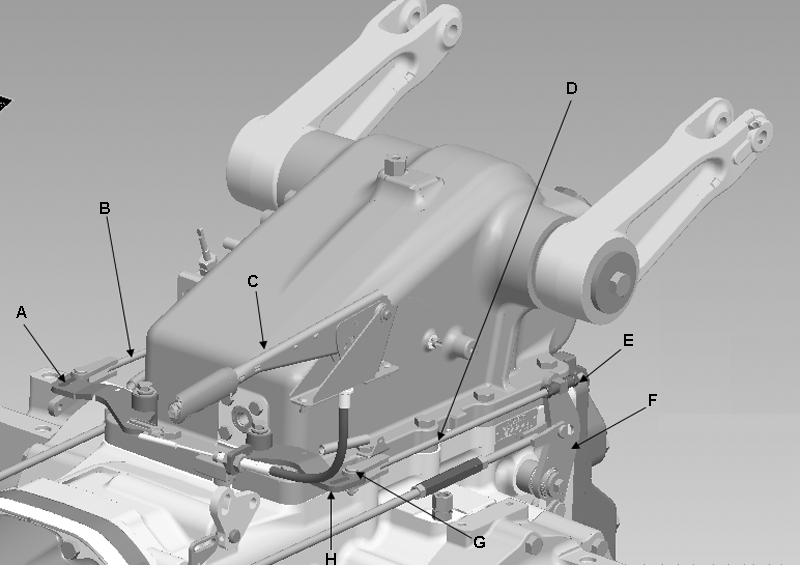

P9007H-UN-18DEC08

A - Soporte derecho

B - Vástago accionador derecho

C - Palanca

D - Vástago accionador izquierdo

E - Tuercas de ajuste final izquierdas

F - Accionador de freno izquierdo

G - Bulón de pivote

H - Soporte izquierdo

1. Antes de comprobar o ajustar el freno de mano, asegúrese de que los frenos principales (pedales) estén correctamente ajustados.

   Mantenga la palanca (C) en el extremo inferior.

2. Mantenga la palanca (C) en un clic por encima del extremo inferior.

3. Ajuste las tuercas de ajuste del extremo izquierdo (E) hasta que el pasador de pivote (G) en el soporte izquierdo (H) esté en a parte posterior de la ranura del soporte izquierdo y que el actuador del freno izquierdo (F) no esté accionado desde la posición inicial (como lo definen los frenos de servicio).

4. Conecte el extremo del cable al extremo del soporte derecho (A) con el pasador.

5. Ajuste las tuercas de ajuste del extremo derecho hasta que el pasador de pivote en el soporte derecho (A) esté en a parte posterior de la ranura del soporte derecho y que el actuador del freno derecho no esté accionado desde la posición inicial (como lo definen los frenos de servicio). Ajuste las tuercas del cable en el soporte izquierdo (H) (si es necesario) para asegurarse de que el soporte dcho. (A) no esté tocando la caja y que ambos soportes estén en un ángulo similar.

6. Levante la palanca (3 clics) y compruebe que no haya huelgo en ambos frenos. Ajuste las tuercas (si es necesario) para asegurarse de que no hay huelgo en los extremos de ambos actuadores.

7. Compruebe el funcionamiento del freno de mano y de servicio.
