Ajustar la oscilación lateral del enganche

P7751-UN-11JUL01

M46398-UN-31JAN92

A - Orificio

B - Orificio

C - Orificio

D - Contratuerca

NOTA: Consultar el manual del operador del apero para comprobar si la oscilación lateral es permisible.

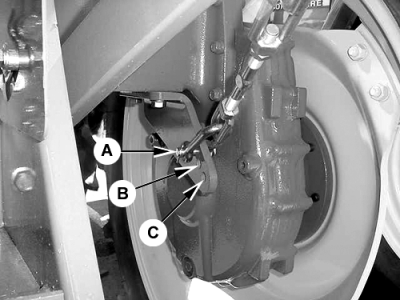

Utilizar el orificio superior (A) en el soporte del eje cuando el movimiento de oscilación no sea deseado.

Los dos orificios inferiores (B) y (C) están localizados abajo del pivote de brazo de tiro delantero de modo que las cadenas de estabilidad se aseguren cuándo el apero es levantado o desajustado, permitiendo el movimiento de oscilación cuando el apero es bajado. Utilizar los orificios (B) o (C) para una satisfactoria oscilación lateral para aperos que requieran movimiento de oscilación lateral solamente en la posición inferior.

La oscilación lateral del apero debe ser ajustada cuando el elevador hidráulico es levantado para transporte, aflojando la contratuerca el el brazo roscado (D) y girando el vástago central para aumentar o disminuir la longitud de la cadena.

NOTA: Utilizar muelle o tirante goma para mantener los brazos no utilizados fuera de los neumáticos traseros cuándo los brazos de tiro no estén fijados al apero.

IMPORTANTE: NO disminuir las cadenas a punto que no permitan que el enganche sea levantado completamente. Si la cadena impide que se levante el enganche, la válvula de descarga hidráulica se abrirá, causando excesivo calentamiento del aceite o daño a la bomba.
