Conectar los cilindros de mangueras

1. ATENCIÓN: Las fugas de fluidos a presión pueden penetrar en la piel y provocar graves lesiones. Evitar el peligro aliviando la presión antes de desconectar tuberías hidráulicas o de otro tipo. Cerciorarse de que todas las conexiones estén bien apretadas antes de aplicar presión al sistema. Para localizar una fuga, utilizar un pedazo de cartón. No acercar las manos ni el cuerpo a una fuga de alta presión.

   En caso de accidente, acuda de inmediato a un médico. El fluido que haya penetrado en la piel debe extraerse quirúrgicamente antes de que transcurran pocas horas tras el accidente, de lo contrario podría originarse una gangrena. Los médicos que no tengan experiencia en tratar este tipo de lesiones deberán derivar al paciente al profesional adecuado. Dicha información puede solicitarse a Deere & Company Medical Department en Moline, Illinois, EE.UU.


   X9811-UN-23AUG88


   P7400-UN-26AUG00

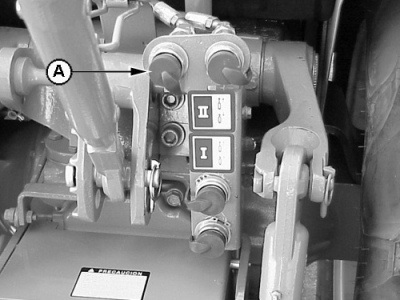

   A - Tapón guardapolvo

   Remover guardapolvos (si existen) del final de la manguera.

---




2. Jalar el tapón guardapolvo (A) de los acopladores.

3. Asegurase que el final de la manguera y los receptáculos del acoplador estén limpios.

4.
   P7493-UN-19OCT00

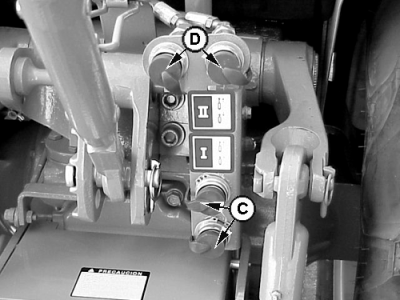

   C - Receptáculo del acoplador

   D - Receptáculo del acoplador

   Revisar las mangueras para ver cuál ha sido usada para un cilindro extendido. Esta manguera debe estar conectada a un receptáculo de acoplador (C) o (D) para que el cilindro se extienda cuándo las palancas de SCV están movidas hacia atrás o hacia adelante.

---




5. ATENCIÓN: Las mangueras hidráulicas pueden fallar por daños físicos, dobleces, envejecimiento y exposición. Controlar regularmente las mangueras. Sustituir las mangueras dañadas.


   M47218-UN-29JAN92

   Para conectar cada manguera, empujar la punta de la manguera firmemente al receptáculo del acoplador. Jalar suavemente la manguera para asegurarse que una correcta conexión haya sido hecha.

---
