Ajustar en tapón del cilindro

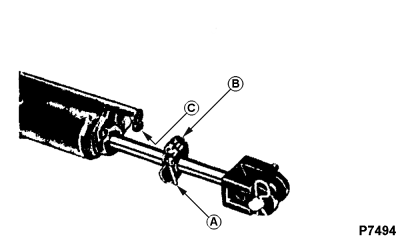

P7494-UN-19OCT00

A - Palanca

B - Limitador de carrera

C - Dedo del tope

La carrera operante del cilindro remoto es ajustable. El cilindro retrae solamente cuándo en contacto con el tapón móvil, después pára de forma automática.

1. Levantar la palanca (A).

2. Deslizar el tapón ajustable (B) a la posición deseada.

3. Empujar firmemente la palanca hacia abajo. Asegurarse que la palanca no haga contacto con el dedo del tope (C).

IMPORTANTE: Asegurarse que el tapón envuelva firmemente el vástago. Si eso no ocurre, levantar la palanca y girarlo en sentido horario, después jalar hacia abajo firmemente.
