Instalación correcta del arco de seguridad antivuelcos (ROPS)

P11126A-UN-07JAN02

P11125-UN-17DEC01

P7644-UN-02APR01

LV1927-UN-28APR97

A - Travesaño del ROPS

B - Tornillos de montaje (8 usados)

C - Pasadores

D - Pasador de fijación rápida

ATENCIÓN: Asegurarse de que todas las piezas estén instaladas correctamente si, por alguna razón, el arco de seguridad antivuelcos (ROPS) es aflojado o removido. Apretar los tornillos de montaje a un par de apriete adecuado.

El vuelco del tractor o un accidente es causado por la diversas operaciones efectuadas en el arco de seguridad antivuelcos (ROPS) como soldar, doblar, perforar o serrar. Un ROPS damnificado debe ser sustituído, no reutilizado. Cualquier alteración en el ROPS debe ser aprobada por el fabricante.

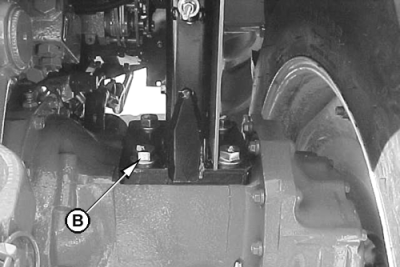

Cuando la instalación de un equipamiento en una máquina necesite el aflojamiento o la remoción del arco de seguridad antivuelcos (ROPS) (A), los tornillos de montaje (B) deben ser apretados a 335 N.m (250 lb-ft).

Inspeccionar la tornillería de montaje del ROPS a cada 250 horas para un adecuado par de apriete y sustitución.

PARA BAJAR EL TRAVESAÑO DEL ROPS (A):

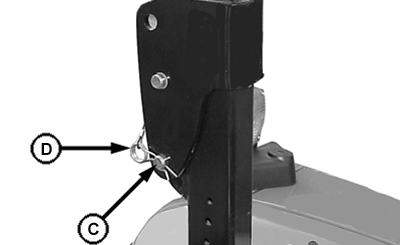

1. Remover los pasadores de bloqueo rápido (D) y los pasadores con talón de muelle de retorno (C).
2. Bajar el travesaño (A) del ROPS de manera que repose.
3. Reinstalar los pasadores (C y D) en los orificios del ROPS para trabar el travesaño en su posición.

ATENCIÓN: Durante el funcionamiento del tractor, mantener la parte superior del ROPS siempre trabada en la posición vertical (como muestra la figura). Si el tractor es operado con en ROPS plegada (p.ej., para entrar a una construcción de baja altura), manejar con extremo cuidado y NO usar el cinturón de seguridad.

Desplegar el ROPS nuevamente así que el tractor esté operando en condiciones normales.

PARA PONER EL ROPS EN POSICIÓN DE FUNCIONAMIENTO:

1. Elevar el travesaño (A) del ROPS a la posición mostrada. Instalar los pasadores (C) y los pasadores de bloqueo rápido (D).
