Operación del arco de seguridad antivuelcos plegable (ROPS) — Si existe

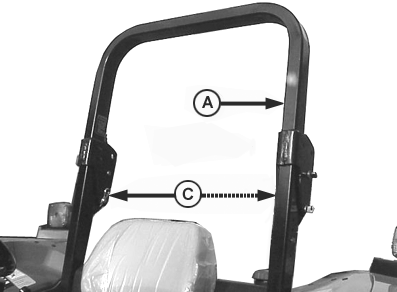

P11126A-UN-07JAN02

ROPS--Posición de funcionamiento

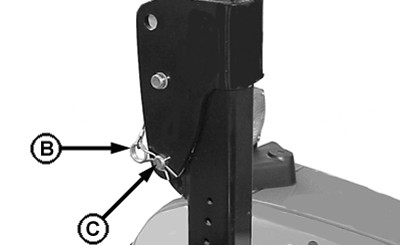

P11103-UN-17DEC01

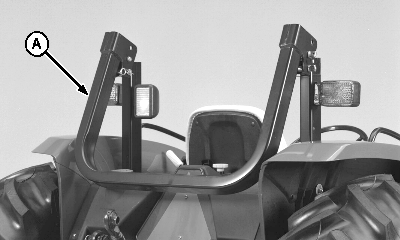

LV1927-UN-28APR97

ROPS-Plegado

A - Travesaño

B - Pasador de cierre rápido

C - Pasador

ATENCIÓN: Asegurarse de que todas las piezas estén reinstaladas correctamente después de aflojar o separar el arco de seguridad antivuelcos (ROPS). Apretar los tornillos de anclaje con el par especificado.

El vuelco del tractor o diversas operaciones efectuadas en el arco de seguridad antivuelcos (ROPS) como soldar, doblar, perforar o serrar, etc. debilitarían su solidez estructural. Una ROPS dañada debe ser reemplazada, no reutilizada. Cualquier alteración en el ROPS debe ser aprobada por el fabricante.

ATENCIÓN: Siempre mantener la parte superior del ROPS pasada en la posición vertical (como muestra la figura), durante el funcionamiento del tractor. Si el tractor es hecho funcionar con el ROPS plegada (p.ej. para entrar a una construcción de baja altura), manejar con extremo cuidado y NO usar el cinturón de seguridad.

Desplegar el ROPS nuevamente así que el tractor esté operando en condiciones normales.

PARA BAJAR EL TRAVESAÑO DEL ROPS (A):

1. Remover los pasadores de bloqueo rápido (B) y los pasadores con talón de muelle de retorno (C).

2. Bajar el travesaño (A) del ROPS de manera que repose.

3. Reinstalar los pasadores (C y B) en los orificios de la ROPS para asegurar el travesaño.

PARA PONER EL ROPS EN POSICIÓN DE FUNCIONAMIENTO:

1. Elevar el travesaño (A) del ROPS a la posición mostrada. Instalar los pasadores (C) y los pasadores de bloqueo rápido (B).
