Preparación del accesorio

M47170-63-27JUN08

IMPORTANTE: Al acoplar al tractor accesorios de categoría I, puede ser necesario alargar las cadenas estabilizadoras para evitar agarrotamiento y limitaciones en la elevación del enganche. (Ver "Ajuste de la cadena impulsora").

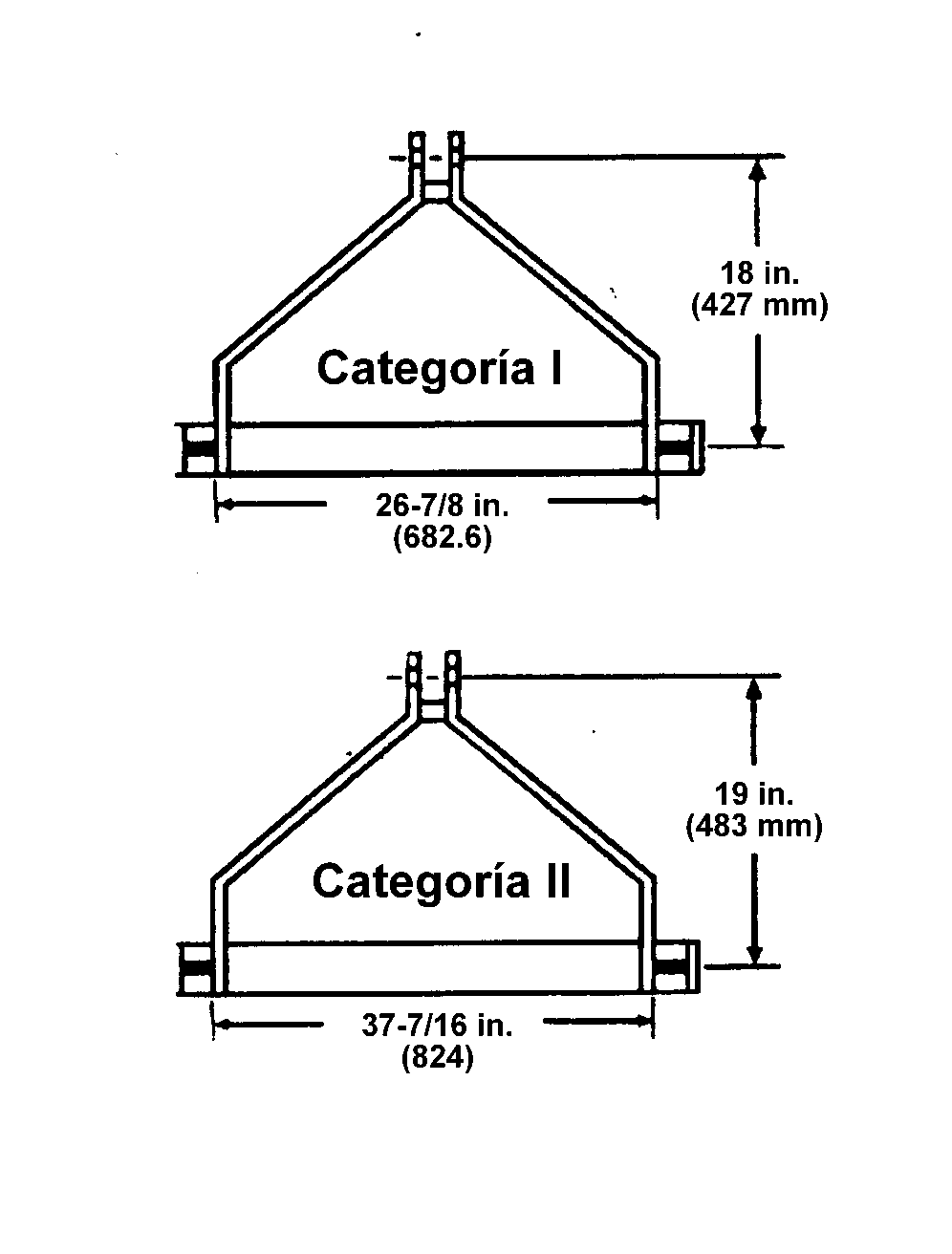

El enganche de 3 puntos de la categoría I es más angosto y se usa con accesorios de menor tamaño que los de la categoría II. Consultar la tabla siguiente para identificar la categoría del accesorio.

Los accesorios de la categoría II deben tener el orificio superior del mástil del accesorio a 483 mm (19 in.) por encima de los pasadores inferiores. Taladrar otro orificio en el mástil superior o extender el mástil superior según sea necesario.

	Mástil	Ancho	Tamaño de los pasadores
	Altura	Pasadores inferiores	Inferior	Superior
Categoría I	457 mm (18 in.)	682,6 mm (26-7/8 in.)	22 mm (7/8 in.)	19 mm (3/4 in.)
Categoría II	483 mm (19 in.)	824 mm (32-7/16 in.)	28 mm (1-1/8 in.)	25,4 mm (1 in.)
