Ajustar la oscilación lateral del enganche — Si existe

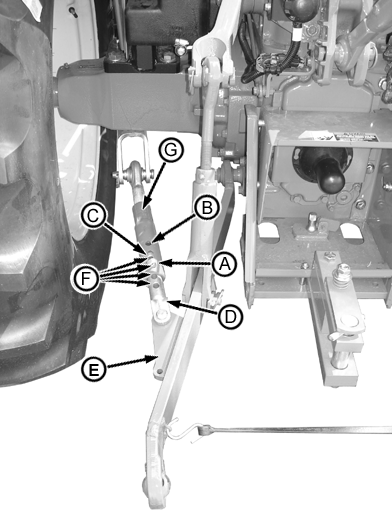

P13717-UN-09AUG05

A - Pasador

B - Posición del orificio de oscilación

C - Ranura

D - Miembro corredizo interior

E - Brazo de tiro

F - Orificios de posición fija

G - Miembro fijo exterior

NOTA: Consultar el manual del operador del apero para comprobar si la oscilación lateral es permisible.

Si es deseada la oscilación, instalar el pasador (A) en el orificio exterior (B), asegurandose que pase por la ranura (C) del miembro corredizo interior (D).

Si la oscilación no es deseada, mover el brazo de tiro (E) a la posición deseada. Instalar el pasador en uno de los orificios de posición fija (F) que esta alineado con uno de los orificios (no ranura) del miembro interior.

Ajustar la barra de oscilación lateral opuesta a la misma posición.
