Enganchar aperos al enganche de 3 puntos

1.

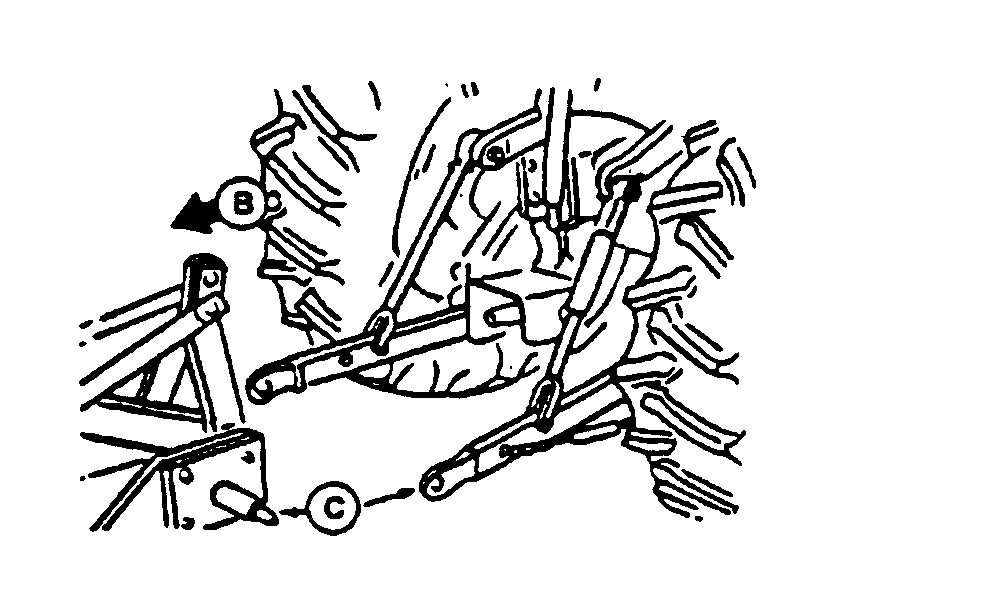

   M47172-UN-31JAN92

   B - Apero

   C - Bulones de enganche

   Asegurase que la barra de tiro no interfiera. Si necesario, mover la barra de tiro hasta adelante o quitarla. Verificar si hay otra potencial interferencia.

   ATENCIÓN: Prevenir movimiento inesperado del elevador hidráulico poniendo la palanca del sensor de de resistencia al tiro en la posición hacia adelante apagado “off” antes de fijar el apero al enganche.

---




2. Retroceder el tractor al apero (B) para que el punto de enganche esté alineado. Poner la transmisión en estacionamiento o neutro, conectar el freno de estacionamiento (si existe) y parar el motor ANTES de dejar el asiento del tractor.

3. Deslizar los brazos de tiro encima de los pasadores del enganche de apero (C) y retener con pasadores de fijación rápida.

4. NOTA: Pasadores de fijación pueden ser almacenados en brazos de tiro cuando no estén siendo utilizados.


   LV845-UN-21JUL95

   A - Tope del brazo de tiro

   B - Pulsador

   C - Brazos de tiro

   Si equipado con brazos de tiro telescópicos:

   a. Posicionar el tractor alineado con los puntos de enganche. Retroceder el tractor hacia cerca del apero. Poner la transmisión en estacionamiento y parar el motor antes de dejar el asiento del tractor.

   b. Mover el botón (B) hacia el centro del tractor y jalar el tope del brazo de tiro (A). Deslizar el tope del brazo de tiro encima del bulón de enganche del apero. Sujetar con un pasador de fijación rápida. Repetir la operación en el otro lado.

   c. Levantar o bajar los brazos de tiro (C) para alinear los topes (A) con los brazos.

   d. Retroceder el tractor lentamente para fijar los topes en su lugar.

---




5.

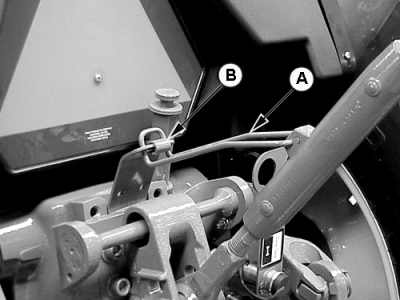

   P7485-UN-17OCT00

   A - Pasador de fijación del tensor central

   B - Pestaña

   Para remover el tensor central del gancho de transporte, levantar la presilla de fijación del tensor central (A) y girar la pestaña (B) a la trasera de la presilla del tensor central.

---




6. Fijar el tensor central al bastidor del tope del apero.

7. Ajustar el tensor central y el brazo elevador como necesario (Ver Nivelar el enganche, en esta sección).

8. ATENCIÓN: Para evitar lesiones corporales o daños a la máquina siempre que un apero, un acoplador rápido de apero u otro accesorio esté conectado con el enganche de 3 puntos del tractor, asegurarse que no haya interferencia, bloqueo o separación de la TDF en movimiento completo de operación.


   M46396-UN-31JAN92

   A - Palanca de mando de posición

   Utilizar la palanca de control de posición (A), bajar y levantar el apero lentamente y buscar por cualquier punto de interferencia.

---
