Enchufe auxiliar de siete terminales — Si existe
P13322-UN-29NOV04
LX1019770-UN-17NOV00

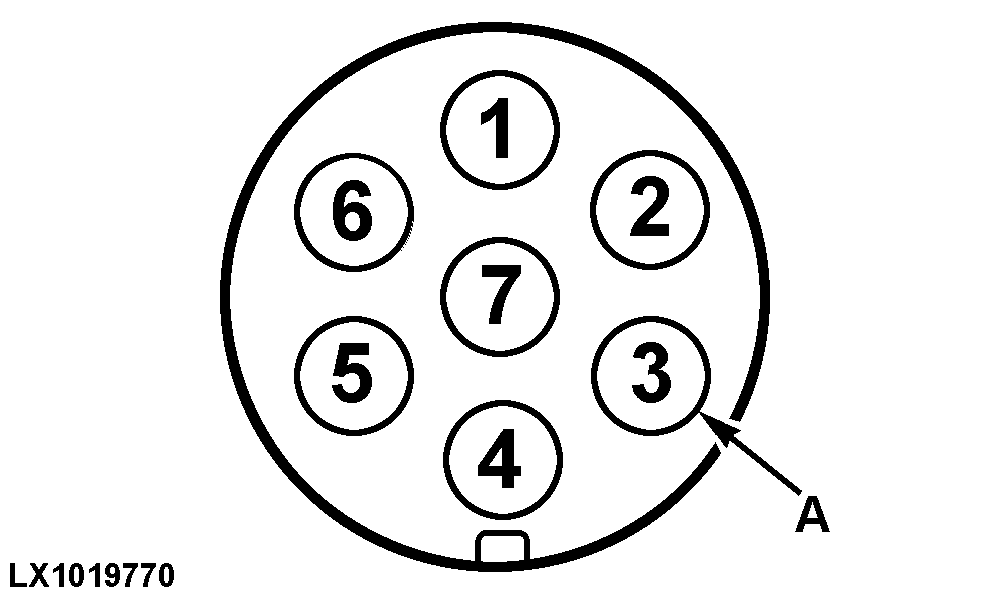

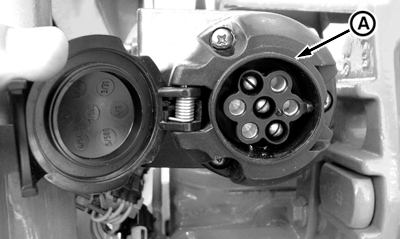

A - Enchufe auxiliar de siete terminales
El enchufe (A) se emplea para conectar luces, intermitencias de giro, y equipo eléctrico remoto para remolques y aperos. Al transportar equipos remolcados, emplear siempre las luces auxiliares, ya que las luces del tractor pueden quedar ocultas por el equipo.NOTA: Su concesionario John Deere dispone de enchufes de conexión adecuados.
|
Terminal |
Función |
Color del cable |
|---|---|---|
|
1 |
Conexión a masa |
Blanco |
|
2 |
Faros |
Negro |
|
3 |
Giro a izquierda |
Amarillo |
|
4 |
Accesorio |
Rojo |
|
5 |
Giro a derecha |
Verde oscuro |
|
6 |
Faros traseros |
Marrón |
|
7 |
Accesorio |
Azul claro |
|
